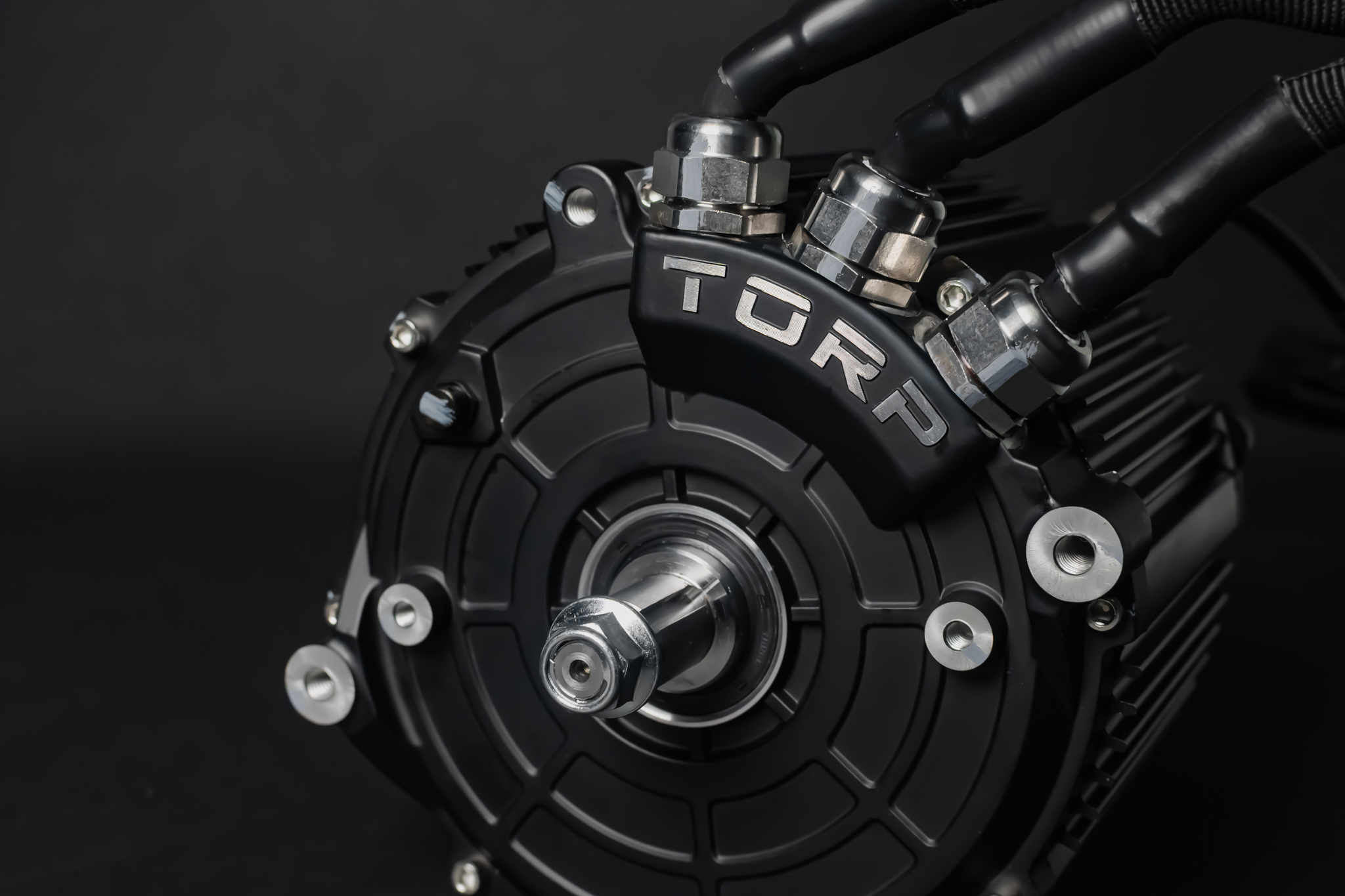

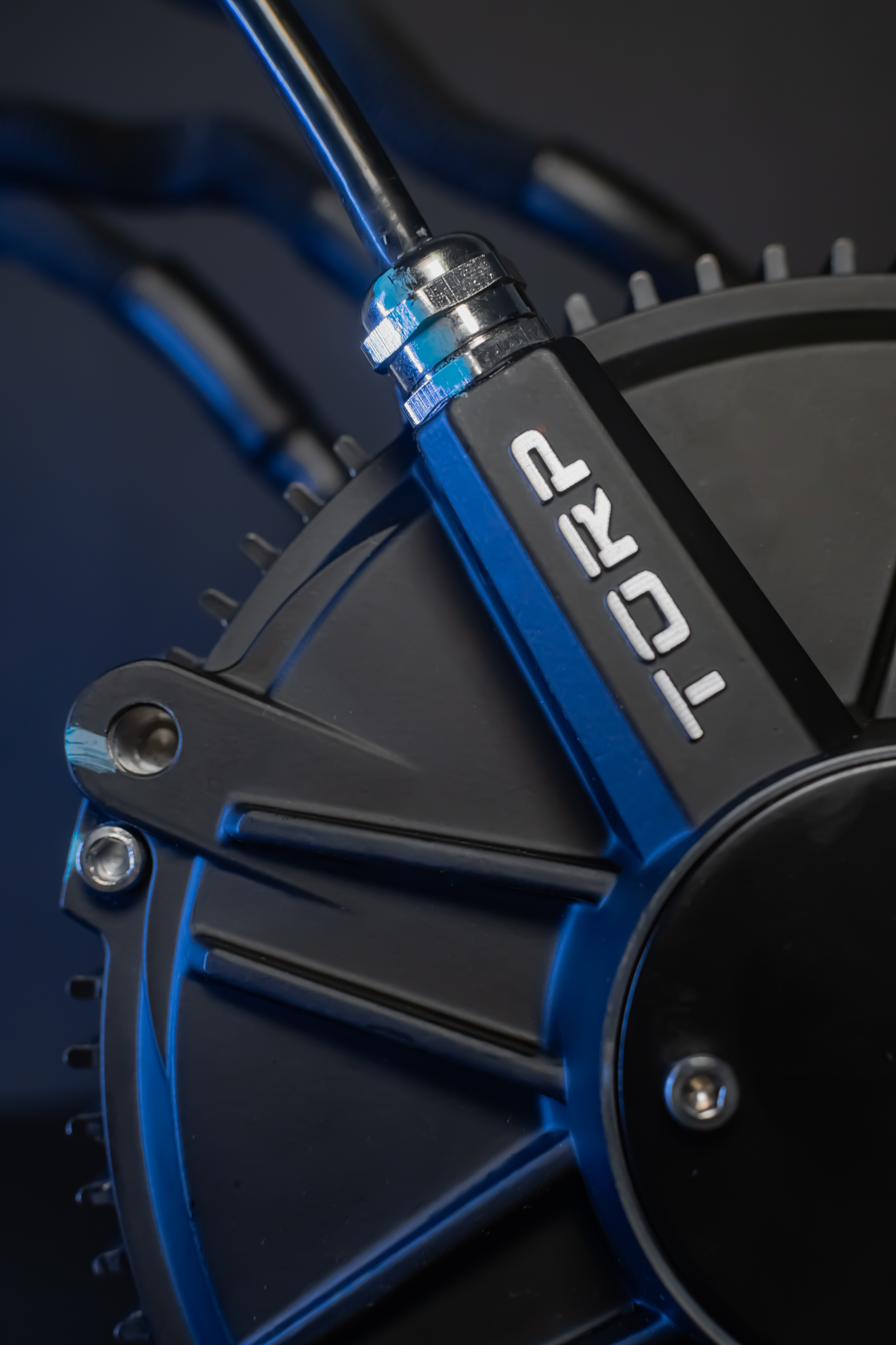

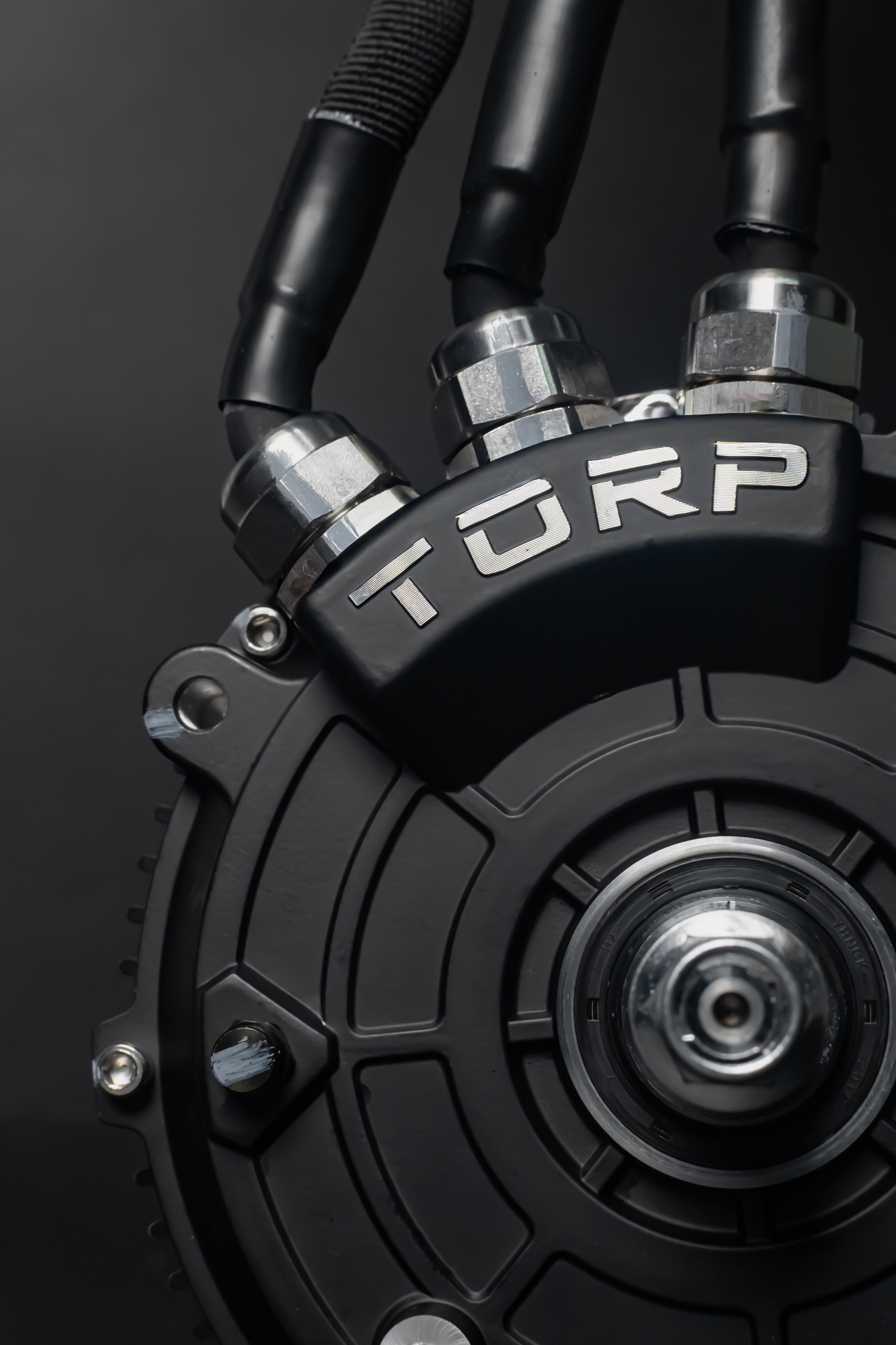

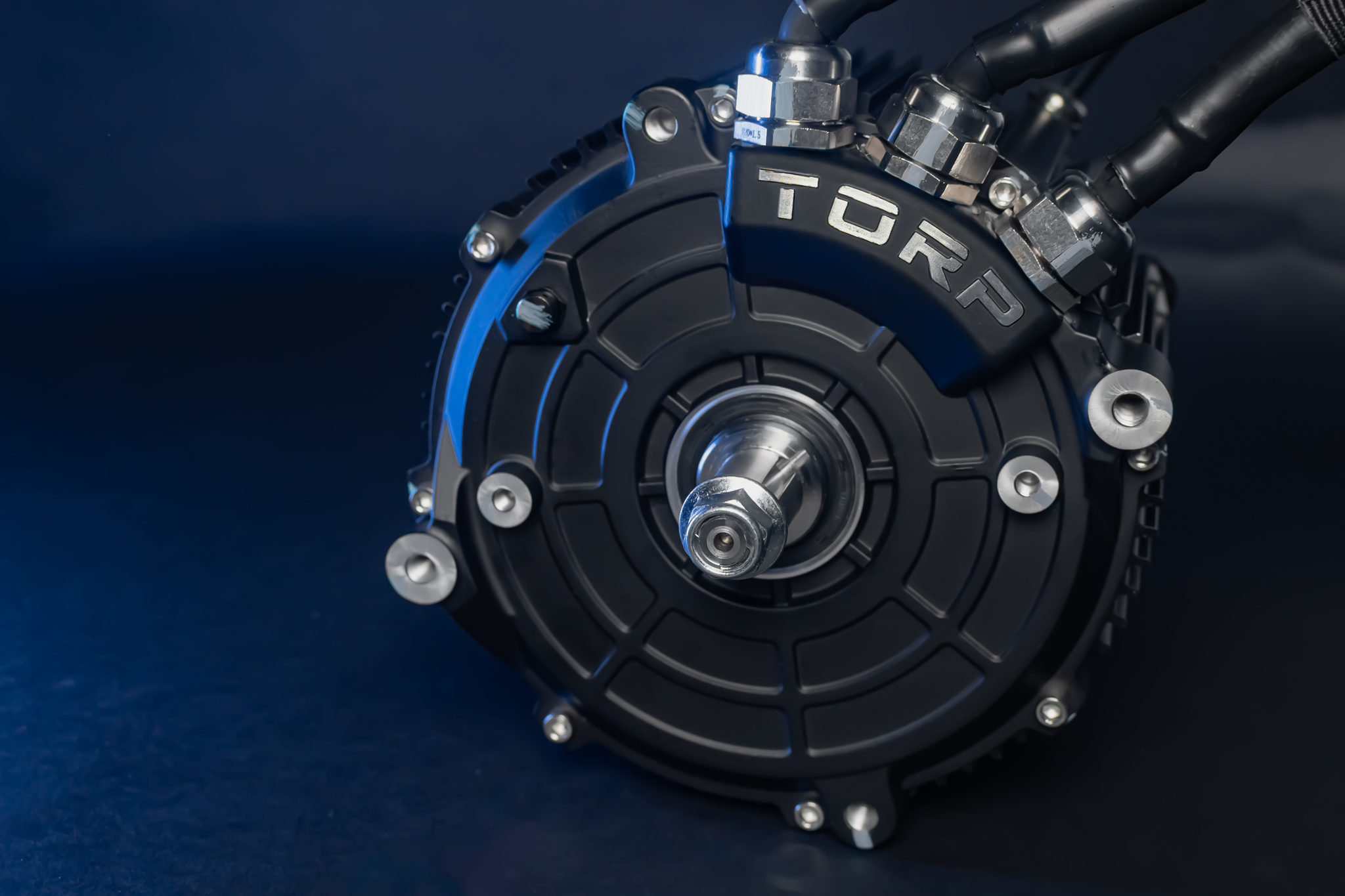

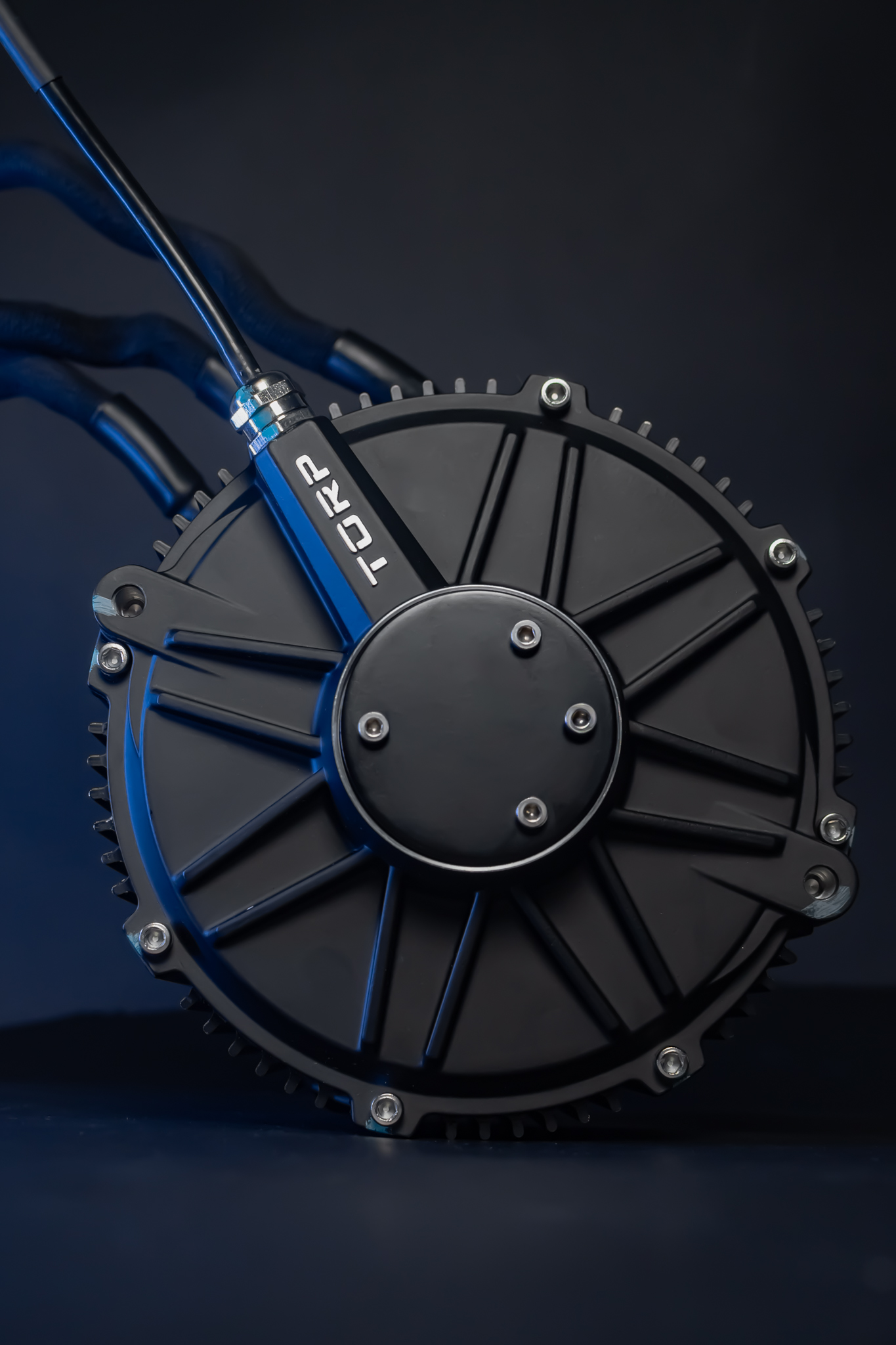

Der Torp TM50 Speed ist ein zentraler Traktions-Elektromotor (mid-drive traction motor) für die Sur-Ron Ultra Bee. Der Motor ist als Upgrade oder Ersatz für den originalen Mittelmotor der Ultra Bee ausgelegt und arbeitet mit einem IPM-Aufbau (Interior Permanent Magnet).
Der TM50 Speed nutzt einen Encoder (position sensor: encoder) für präzise Regelung und liefert bis zu 55 kW Spitzenleistung. Zusätzlich ist der Motor für den Betrieb mit dem Torp TC1000 Motorcontroller (inverter) vorgesehen und unterstützt damit Setups mit encoderbasierter Ansteuerung.
Der Motor läuft mit der serienmäßigen Ultra Bee Batterie, jedoch empfiehlt Torp für optimale Leistung eine 80 V nominale 22S Batterie. Die dazugehörige Ladeschlussspannung beträgt 92,4 V.
Vorteile
- 55 kW Spitzenleistung für kurze Leistungsabrufe bei Bedarf.
- 24 kW Dauerleistung für längere Lastphasen im Fahrbetrieb.
- Sehr niedriger Motorwiderstand von 2 mΩ durch dicke Wicklungen (thick windings) zur Reduktion von Wärmeverlusten.
- Bis zu 1200 A maximaler Phasenstrom als Auslegung für leistungsstarke Inverter-Setups mit TC1000.
- Max. 89 Nm Drehmoment als ausgewiesener Spitzenwert für kräftigen Vortrieb.
- 49 Nm bei 500 A als klarer Referenzpunkt für den Zusammenhang von Strom und Drehmoment.
- IP67 Schutzklasse, laborgeprüft in destilliertem Wasser.
Für wen ist das?
Der Torp TM50 Speed ist für Fahrerinnen und Fahrer gedacht, die eine Sur-Ron Ultra Bee mit einem zentralen Antrieb (Installation: Mid) betreiben. Der Motor ist für den Austausch oder das Upgrade des serienmäßigen Ultra Bee Mittelmotor-Konzepts ausgelegt.
Der TM50 Speed ist außerdem für Konfigurationen vorgesehen, die den Torp TC1000 Motorcontroller (motor controller / inverter) einsetzen und eine Encoder-Rückmeldung benötigen. Der Hersteller nennt zudem Montagemöglichkeiten für andere Transportlösungen, der Basiseinsatz bleibt jedoch die Ultra Bee Plattform.
Technische Daten
| Produktname | NEW! Torp TM50 Speed Motor for SurRon Ultra Bee |
| Typ | Traktions-Elektromotor; IPM (Interior Permanent Magnet) |
| Montage | Mittelmotor (Installation: Mid) |
| Spitzenleistung | 55 kW |
| Dauerleistung | 24 kW |
| Max. Phasenstrom | 1200 A |
| Max. Drehmoment | 89 Nm |
| Drehmoment bei 500 A | 49 Nm |
| KV-Wert | 87 RPM/V |
| Max. Drehzahl | 13.000 rpm |
| Motorwiderstand | 2 mΩ |
| Phasenquerschnitt | 42 mm² |
| Magnetlänge | 80 mm |
| Abmessungen | 170 × 198 mm |
| Gewicht | 14,2 kg |
| Positionssensor | Encoder |
| Encoder-Auflösung | 1024 (4096) |
| Max. Magnettemperatur | 150 °C |
| Temperatursensor | PT1000 |
| Wirkungsgrad | bis zu 95% |
| Schutzklasse | IP67 |
| Kabelschuh-Größe | M6 50 mm² |
| Polpaare | 5 |
| Kühlung | Luftkühlung (Air) |
Warum Torp TM50 Speed?
Der TM50 Speed kombiniert einen IPM-Aufbau (Interior Permanent Magnet) mit einer Encoder-Rückmeldung und ist damit für präzise Regelung ausgelegt. Der Encoder mit 1024 Punkten (4096) unterstützt eine saubere Ansteuerung, auch bei niedrigen Drehzahlen.
Die dicken Wicklungen (thick windings) führen zu 2 mΩ Widerstand, was für hohe Leistung bei reduzierten Verlusten relevant ist. Außerdem ist die IP67-Klassifizierung laborgetestet, wodurch der Motor gegen Staub und zeitweiliges Untertauchen abgesichert ist.
FAQ
Passt der Torp TM50 Speed in die Sur-Ron Ultra Bee?
- Der Motor ist als zentraler Antrieb (Installation: Mid) für die Sur-Ron Ultra Bee entwickelt.
- Er ist als Ersatz oder Upgrade für den originalen Ultra Bee Mittelmotor vorgesehen.
Mit welchem Controller ist der TM50 Speed kompatibel?
- Der Motor ist mit dem Torp TC1000 Motorcontroller (inverter) kompatibel.
- Er wird häufig in Setups genutzt, die encoderbasierte Regelung einsetzen.
Kann ich den Motor mit der serienmäßigen Ultra Bee Batterie betreiben?
- Der TM50 Speed arbeitet mit der Standard- Ultra Bee Batterie.
- Für optimale Leistung wird eine 80 V nominale 22S Batterie empfohlen.
- Die volle Ladespannung dieser Batterie liegt bei 92,4 V.
Welche Encoder-Auflösung hat der Torp TM50 Speed?
- Der Encoder ist mit 1024 Punkten (4096) angegeben.
- Der Positionssensor ist als Encoder ausgewiesen.
Welche Leistung und welches Drehmoment liefert der Motor?
- Die Spitzenleistung beträgt 55 kW, die Dauerleistung liegt bei 24 kW.
- Das maximale Drehmoment ist mit 89 Nm angegeben.
- Als Referenzwert sind 49 Nm bei 500 A ausgewiesen.
Welche Schutzklasse und Temperaturwerte sind spezifiziert?
- Der Motor besitzt die IP67 Schutzklasse, getestet im Labor in destilliertem Wasser.
- Die maximale Magnettemperatur beträgt 150 °C.
- Der Temperatursensor ist ein PT1000.
Was ist im Lieferumfang enthalten?
- Enthalten ist 1× Torp TM50 Speed Motor.
- Eine Bedienungsanleitung (user manual) ist in der Herstellerspezifikation genannt.
- Weitere Inhalte sind vom Hersteller nicht detailliert aufgeführt.
Der Torp TM50 Speed richtet sich an Ultra Bee Builds, die einen IPM Mid-Drive mit Encoder und hoher Leistungsfähigkeit auf TC1000-Basis kombinieren. Die Daten zu Strom, Drehmoment, Drehzahl und Schutzklasse sind dafür klar spezifiziert.
