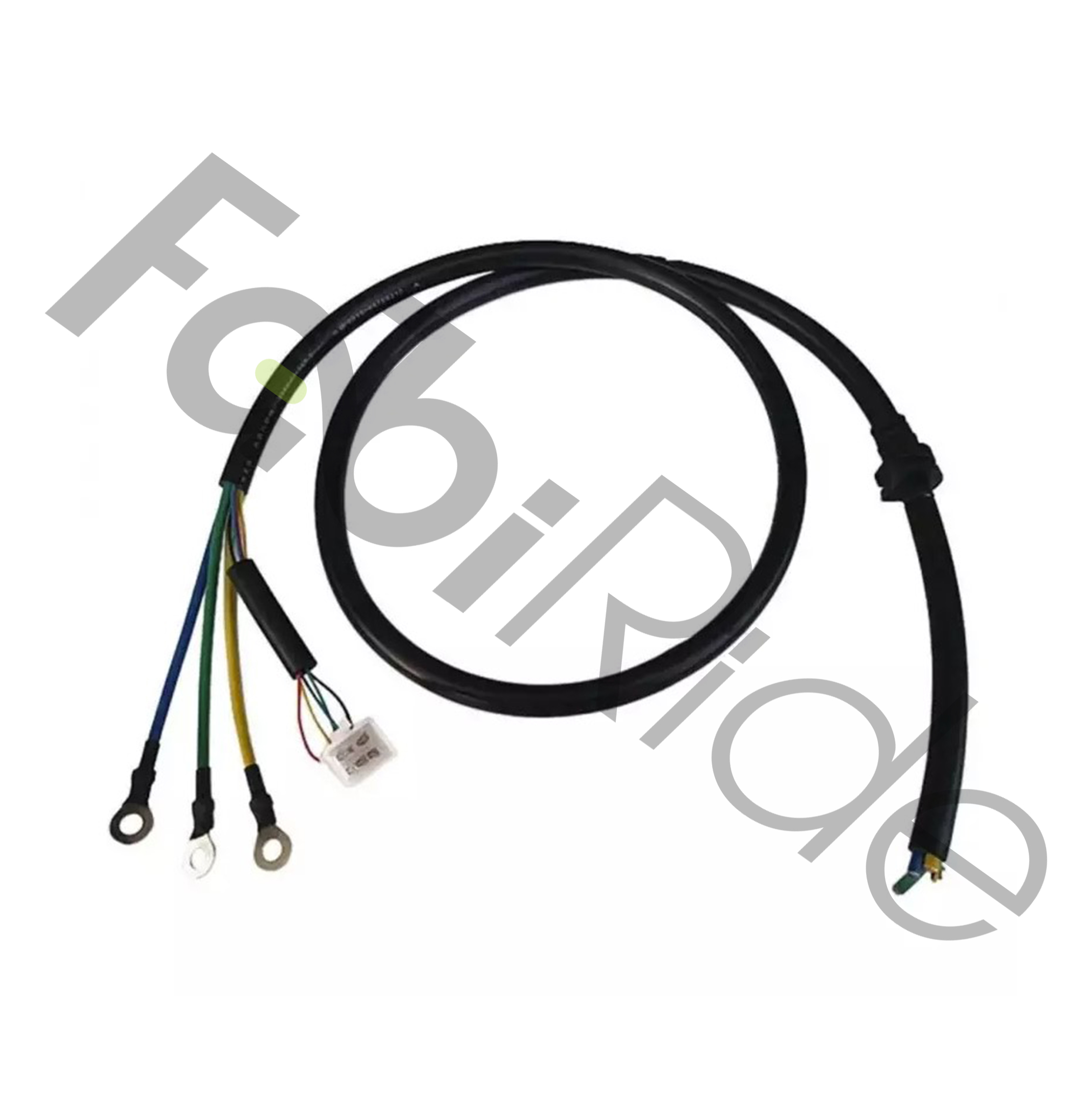

Motorkabel für E-Scooter und E-Bikes 3×2,5 mm² + 5×0,2 mm², 550 mm

Das Motorkabel verbindet Motor und Controller in einem einzigen, kombinierten Kabelstrang. Es ist für E-Scooter, E-Bikes und kleine E-Moto-Plattformen ausgelegt. Der Aufbau besteht aus drei Phasenadern mit 2,5 mm² sowie einem separaten Signalbündel mit fünf Adern à 0,2 mm². Die Gesamtlänge beträgt 550 mm.

Leistung und Signal laufen bewusst in zwei getrennten Bündeln. Die drei 2,5 mm² starken Adern übertragen die Motorphasen U/V/W, wodurch die Verluste im Leistungskreis gering bleiben. Die fünf 0,2 mm² Adern führen die Leitungen der Hall-Sensoren, des Temperaturfühlers und weiterer Controller-Signale. So ersetzt ein einziges Kabel gleich mehrere Einzelleitungen.

Dadurch geht die Montage schneller von der Hand. Außerdem bleibt die Kabelführung im Rahmen oder im Deck übersichtlich. Angesprochen sind Werkstätten, die einen alten Kabelbaum erneuern, sowie versierte Schrauber, die den Controller tauschen.

Vorteile auf einen Blick

• Geringe Verluste im Leistungskreis – die Phasenadern mit 2,5 mm² übertragen höhere Ströme sicherer.
• Temperaturstabilität – der größere Phasenquerschnitt erwärmt sich bei längerer Last weniger stark.
• Saubere Signale – das separate 5-polige Bündel mit 0,2 mm² überträgt die Sensordaten störungsarm.
• Zwei getrennte Bündel – Leistungs- und Signaladern verheddern sich nicht miteinander.
• Länge 550 mm – ausreichend für die meisten Einbausituationen ohne überschüssigen Kabelrest.
• Aufgeräumte Verlegung – ein kombiniertes Kabel ersetzt mehrere Einzelleitungen.
• Anpassbare Länge – das Kabel lässt sich kürzen oder durch Löten beziehungsweise Crimpen verlängern.
• Breite Kompatibilität – passend für die meisten dreiphasigen BLDC-Antriebe mit separatem 5-adrigem Hall-Bündel.

Für wen ist dieses Kabel gedacht?

Das Kabel eignet sich für E-Bikes, E-Scooter und kleine E-Moto-Plattformen. Es stellt die Verbindung zwischen Motor und Controller her. Deshalb passt es sowohl zur Reparatur als auch zur Neuinstallation.

Die Kompatibilität richtet sich nicht nach der Fahrzeugmarke, sondern nach der elektrischen Spezifikation. Passend ist das Kabel für die meisten dreiphasigen BLDC-Motoren, also bürstenlose Antriebe, mit separatem fünfadrigem Hall-Bündel. Das umfasst sowohl Radnabenmotoren als auch Mittelmotoren.

Besonders sinnvoll ist der Einsatz, wenn das originale Motorkabel durch Vibration oder scharfe Kanten beschädigt wurde. Ebenso greifen Selbstmontierer darauf zurück, die den Controller wechseln.

Technische Daten

Montagehinweise

• Halten Sie die korrekte Belegung der Phasen U/V/W und der Hall-Leitungen ein. Eine Vertauschung führt zu falscher Drehrichtung oder zu Fehlermeldungen.
• Schützen Sie das Kabel vor scharfen Kanten, damit die Isolierung unbeschädigt bleibt.
• Fixieren Sie das Kabel mit Bindern an Stellen, an denen Vibrationen auftreten.
• Verwenden Sie beim Crimpen passende Kontakte nach AWG beziehungsweise mm² sowie ein hochwertiges Crimpwerkzeug.

Warum dieses Motorkabel wählen?

Der entscheidende Unterschied liegt in den getrennten Leistungs- und Signalbündeln innerhalb eines Kabels. Sie müssen also nicht drei dicke Phasenleitungen und fünf dünne Sensorleitungen einzeln verlegen. Der Querschnitt von 2,5 mm² ist auf Stadt- und Mittelklasse-Antriebe abgestimmt.

Die Länge von 550 mm orientiert sich am typischen Abstand zwischen Motor und Controller. Dadurch bleibt kein aufgewickelter Kabelrest übrig. Das Kabel ist zudem nicht an ein einzelnes Modell gebunden.

Sie können es kürzen, und die Steckverbinder werden je nach Ausführung mitgeliefert oder sind zum Crimpen vorbereitet. Deshalb lässt sich dieselbe Leitung in ganz unterschiedlichen Installationen einsetzen.

Häufige Fragen

Passt das Kabel an meinen E-Scooter?

• Entscheidend ist die elektrische Spezifikation, nicht die Fahrzeugmarke.
• Es passt zu dreiphasigen BLDC-Antrieben mit separatem 5-adrigem Hall-Bündel.
• Prüfen Sie vorab, ob Ihr Motor drei Phasenkontakte und fünf Signalkontakte besitzt.

Ist das Kabel auch für E-Bikes mit Radnabenmotor geeignet?

• Ja, es eignet sich für Radnabenmotoren und ebenso für Mittelmotoren.
• Voraussetzung ist ein dreiphasiger BLDC-Antrieb mit fünfadrigem Hall-Bündel.
• Auch kleine E-Moto-Plattformen lassen sich damit anschließen.

Eignet sich das Kabel für höhere Ströme?

• Die Phasenadern mit 2,5 mm² decken viele Stadt- und Mittelklasse-Antriebe ab.
• Für sehr hohe Ströme empfiehlt sich ein Kabel mit größerem Querschnitt.

Lässt sich die Länge verändern?

• Ja, die 550 mm lassen sich problemlos kürzen.
• Verlängerungen können angelötet oder angecrimpt werden.
• Achten Sie dabei auf Leitungsnorm und saubere Isolierung.

Welche Signale übertragen die fünf dünnen Adern?

• Sie führen die Leitungen der Hall-Sensoren.
• Ebenso übertragen sie das Signal des Temperaturfühlers.
• Weitere Controller-Signale laufen über dieselbe Ader-Gruppe.

Warum sind Leistung und Signal getrennt?

• Die getrennte Führung hält die Sensordaten störungsarm.
• Zudem verheddern sich dicke und dünne Adern nicht miteinander.

Sind Steckverbinder enthalten?

• Die Ausführung umfasst 3-polige Phasen- und 5-polige Signalkontakte je nach Variante.
• Alternativ ist das Kabel zum Crimpen vorbereitet.

Mit den getrennten Bündeln aus 3×2,5 mm² Phasenadern und 5×0,2 mm² Signaladern ersetzt dieses 550 mm lange Motorkabel gleich mehrere Einzelleitungen zwischen Motor und Controller. Es passt zu dreiphasigen BLDC-Antrieben mit fünfadrigem Hall-Bündel und lässt sich durch Kürzen, Löten oder Crimpen an Ihre Installation anpassen.
