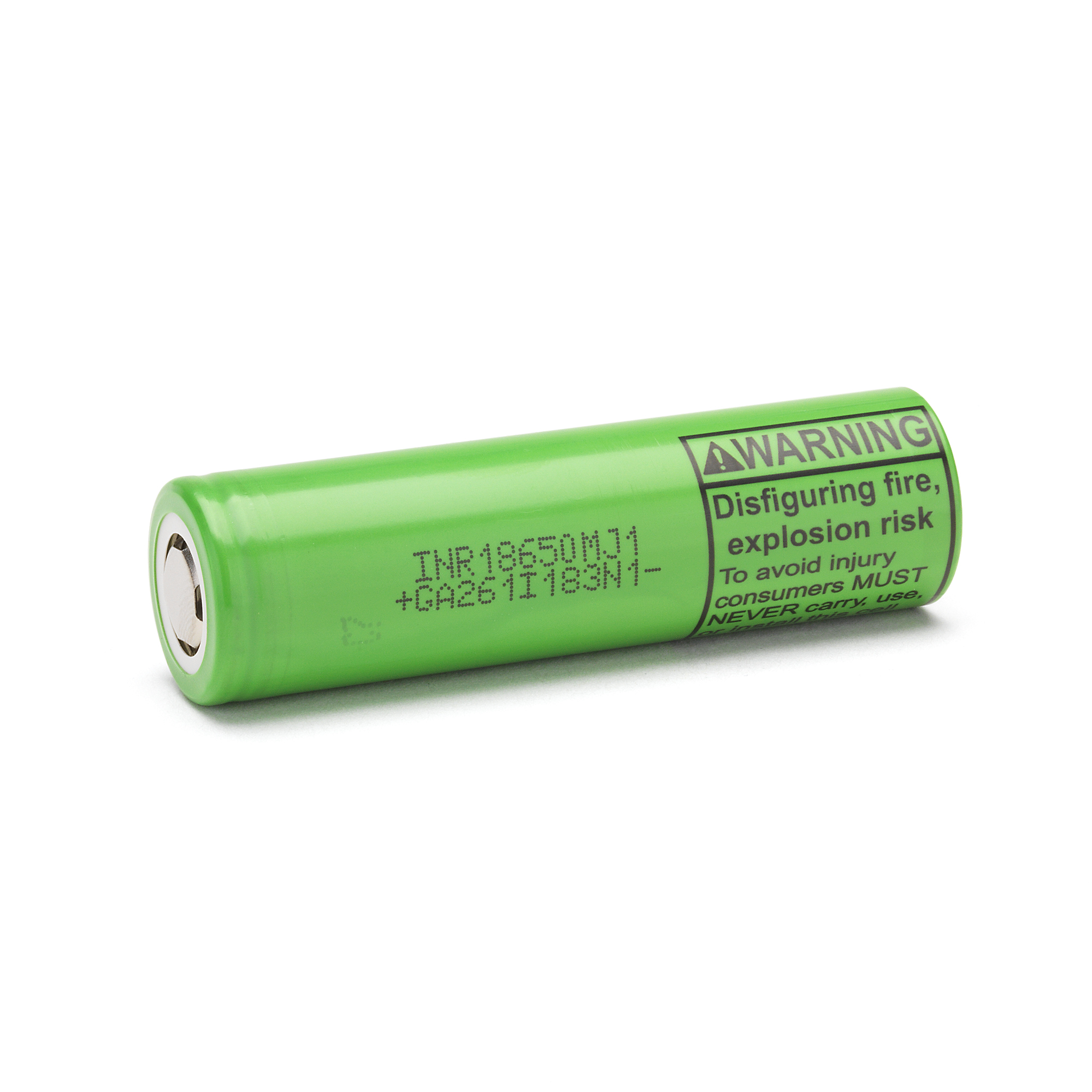

LG MJ1 3500mAh 18650 Zelle – 10A, INR/NMC, für Akkupacks

Die LG MJ1 3500mAh ist eine Lithium-Ionen-Zelle im Format 18650 mit hoher Kapazität. Sie wurde für Akkupacks von E-Bikes, E-Scootern, Elektrowerkzeugen und USV-Anlagen entwickelt. Die Zelle liefert 3500 mAh Nennkapazität, 3,6 V Nennspannung und 10 A Dauerentladestrom. Als Chemie kommt Li-Ion INR/NMC zum Einsatz.

Der Pluspol ist flach ausgeführt (Flat Top). Es handelt sich um eine ungeschützte Zelle ohne integrierte Schutzplatine. Deshalb gehört sie ausschließlich in Akkupacks mit BMS, also einem Batteriemanagementsystem. Die LG MJ1 passt in alle Module mit 3,6 V Nennspannung. Diese werden in Reihe und parallel nach 1S/2S…nS-nP-Schemata verschaltet.

Entwickelt wurde die Zelle für Anwendungen, bei denen Energiedichte und lange Laufzeit zwischen den Ladungen zählen. Deshalb findet die LG MJ1 ihren Platz in Fahrzeug- und Werkzeugpacks. Dort werden viele Wattstunden auf kleinem Raum benötigt.

Vorteile der LG MJ1 3500mAh Zelle

• 3500 mAh Kapazität – längere Laufzeit zwischen zwei Ladungen in einem einzigen 18650-Gehäuse.
• INR/NMC-Chemie – ausgewogenes Verhältnis zwischen Energiedichte und Sicherheit.
• 10 A Dauerentladestrom – ausreichend für E-Bike- und Werkzeugpacks mit mittlerer Last.
• 3,6 V Nennspannung – Standardwert für die Berechnung der Reihenstufen im Pack.
• Format 18650 – zylindrisches Gehäuse mit 18,20 mm Durchmesser und 65,00 mm Länge für gängige Zellhalter.
• Flacher Pluspol – praktisch für das Punktschweißen mit Nickelbändern.
• Breite Verschaltung – geeignet für Reihen- und Parallelschaltung in Akkupacks.
• Wiederaufladbare Zelle – für dauerhaft genutzte E-Mobility- und USV-Module.

Für wen ist diese Zelle gedacht?

Die LG MJ1 3500mAh richtet sich an Akkupacks von Elektrofahrrädern, Elektrorollern, Elektrowerkzeugen und USV-Systemen. Ebenso passt sie in andere Module mit 3,6 V Nennspannung, sofern dort ein BMS verbaut ist. Andere Konfigurationen sind nicht vorgesehen.

Angesprochen sind vor allem Hersteller von Akkupacks sowie Bastler, die nS-nP-Konfigurationen selbst aufbauen. Typische Einsätze sind der Zellentausch in bestehenden Packs, selbst konstruierte E-Bike-Akkus und die Auffrischung von Werkzeugpacks. Der Aufbau erfolgt dabei nach den Spannungs- und Stromvorgaben des Projekts.

Die Zelle ist kein fertiges Endprodukt. Deshalb wird sie zusammen mit einer BMS-Platine, Nickelbändern und Zellhaltern verbaut. Eine einzelne Zelle lässt sich auch als Element einer Powerbank nutzen. Voraussetzung bleibt jedoch ein Lade- und Steuermodul, das alle Schutzfunktionen übernimmt.

Technische Daten

Hinweise zur Verwendung

• BMS erforderlich – schützt vor Überladung, Überstrom, Überspannung und Tiefentladung.
• Punktschweißen – verwenden Sie Nickel- oder Kupferbänder und vermeiden Sie dabei Überhitzung.
• Laden – nur mit geeigneten Li-Ion-Ladegeräten bis 4,20 V laden.
• Sicherheit – beschädigte Zellen nicht einsetzen und Kurzschlüsse ausschließen.
• Konfiguration – 1S/2S…nS-nP je nach Spannungs- und Strombedarf des Projekts.

Warum die LG MJ1 3500mAh wählen?

Die LG MJ1 ist eine Kapazitätszelle, keine Hochstromzelle. Deshalb fällt die Wahl auf sie, wenn eine lange Laufzeit wichtiger ist als maximale Leistung. Die 3500 mAh in einem einzigen Element senken zudem die Zahl der parallel verschalteten Zellen.

Die INR/NMC-Kathode sorgt für ein verlässliches Verhältnis aus Energiedichte und Betriebssicherheit. Außerdem passen der flache Kontakt und die exakten Maße von 18,20 × 65,00 mm zu üblichen 18650-Haltern und Schweißschablonen. Das erleichtert den Aufbau nach Plan.

Benötigt Ihr Projekt mehr als 10 A Dauerentladestrom, greifen Sie besser zu Hochstromzellen. Ihre Stärke spielt die LG MJ1 dagegen bei langen Laufzeiten aus. Genau dafür wurde sie konstruiert.

Häufige Fragen zur LG MJ1 3500mAh

Passt die LG MJ1 in E-Bike- und E-Scooter-Akkupacks?

• Ja, die Zelle ist für Akkupacks von E-Bikes und E-Scootern vorgesehen.
• Der Dauerentladestrom von 10 A deckt Packs mit mittlerer Last ab.
• Ein BMS im Pack ist dabei Pflicht.

Eignet sich die Zelle für Elektrowerkzeuge und USV-Systeme?

• Ja, Werkzeugpacks und USV-Anlagen gehören zu den vorgesehenen Anwendungen.
• Auch die Auffrischung bestehender Werkzeugpacks ist möglich.
• Die hohe Kapazität verlängert dabei die Laufzeit je Ladung.

Ist die LG MJ1 eine geschützte Zelle?

• Nein, es handelt sich um eine ungeschützte Zelle ohne Schutzplatine.
• Der Einsatz erfolgt deshalb nur in Packs mit BMS.

Wie wird die Zelle verschaltet?

• In Reihe und parallel nach 1S/2S…nS-nP-Schemata.
• Die Nennspannung von 3,6 V dient als Basis für die Reihenstufen.
• Zum Verbinden eignet sich Punktschweißen mit Nickelbändern.

Bis zu welcher Spannung darf ich laden?

• Die maximale Ladeschlussspannung beträgt 4,20 V.
• Die Entladeschlussspannung liegt bei 2,50 V.
• Verwenden Sie ausschließlich passende Li-Ion-Ladegeräte.

Passt die Zelle in Standard-Zellhalter?

• Ja, die Maße betragen 18,20 mm Durchmesser und 65,00 mm Höhe.
• Der flache Pluspol passt zu gängigen Schweißschablonen.

Kann ich eine einzelne Zelle in einer Powerbank nutzen?

• Ja, aber nur mit einem Lade- und Steuermodul.
• Dieses Modul muss alle Schutzfunktionen übernehmen.

Die LG MJ1 3500mAh verbindet 18650-Standardmaße mit 3500 mAh Kapazität und 10 A Dauerentladestrom. Für Selbstbauer von E-Bike-, Werkzeug- und USV-Akkus ergibt sich daraus eine kalkulierbare Basis. Planen Sie BMS, Nickelbänder und Zellhalter gleich mit ein.
