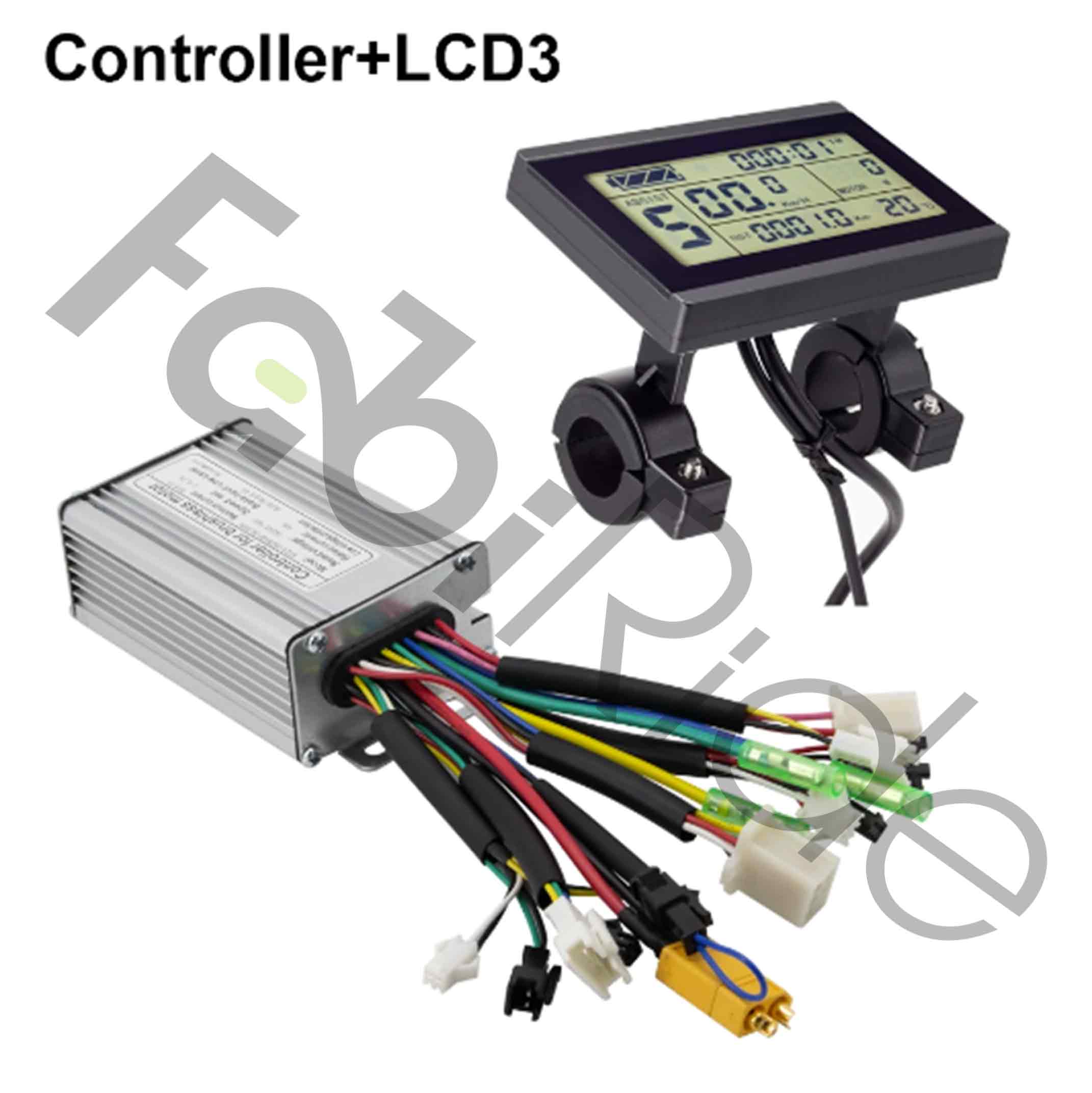

Der KT Motorcontroller mit KT-LCD3 Display ist ein elektronisches Steuerset für E-Bikes und Umbausätze mit 24 V oder 36 V Systemspannung und einer Leistung bis 350 W. Er steuert dreiphasige bürstenlose BLDC-Motoren mit Hall-Sensoren. Der maximale Betriebsstrom beträgt 17 A. Passend ist er für Nabenmotoren sowie andere dreiphasige BLDC-Motoren, üblicherweise mit drei Hall-Sensoren.
Wichtig: Dieses Set enthält weder einen Motor noch einen Akku. Es besteht aus dem Controller (motor controller) und dem kompatiblen KT-LCD3 Display. Damit ersetzen oder erneuern Sie die Elektronik eines vorhandenen E-Bikes. Motor, Akku und Sensoren werden separat angeschlossen.
Das KT-LCD3 Display arbeitet mit dem geschlossenen KT-Protokoll. Deshalb funktioniert es ausschließlich mit Controllern, die das KT-Protokoll (Kunteng) unterstützen. Mit Bafang, APT, S866 oder SW900 Controllern lässt sich dieses Display nicht betreiben.
Vorteile auf einen Blick
- 3 / 5 / 9 Unterstützungsstufen – genaue Leistungsdosierung für unterschiedliche Fahrsituationen.
- PAS Pedalunterstützung – gleichmäßiges Anfahren beim Treten, ohne ruckartige Schübe.

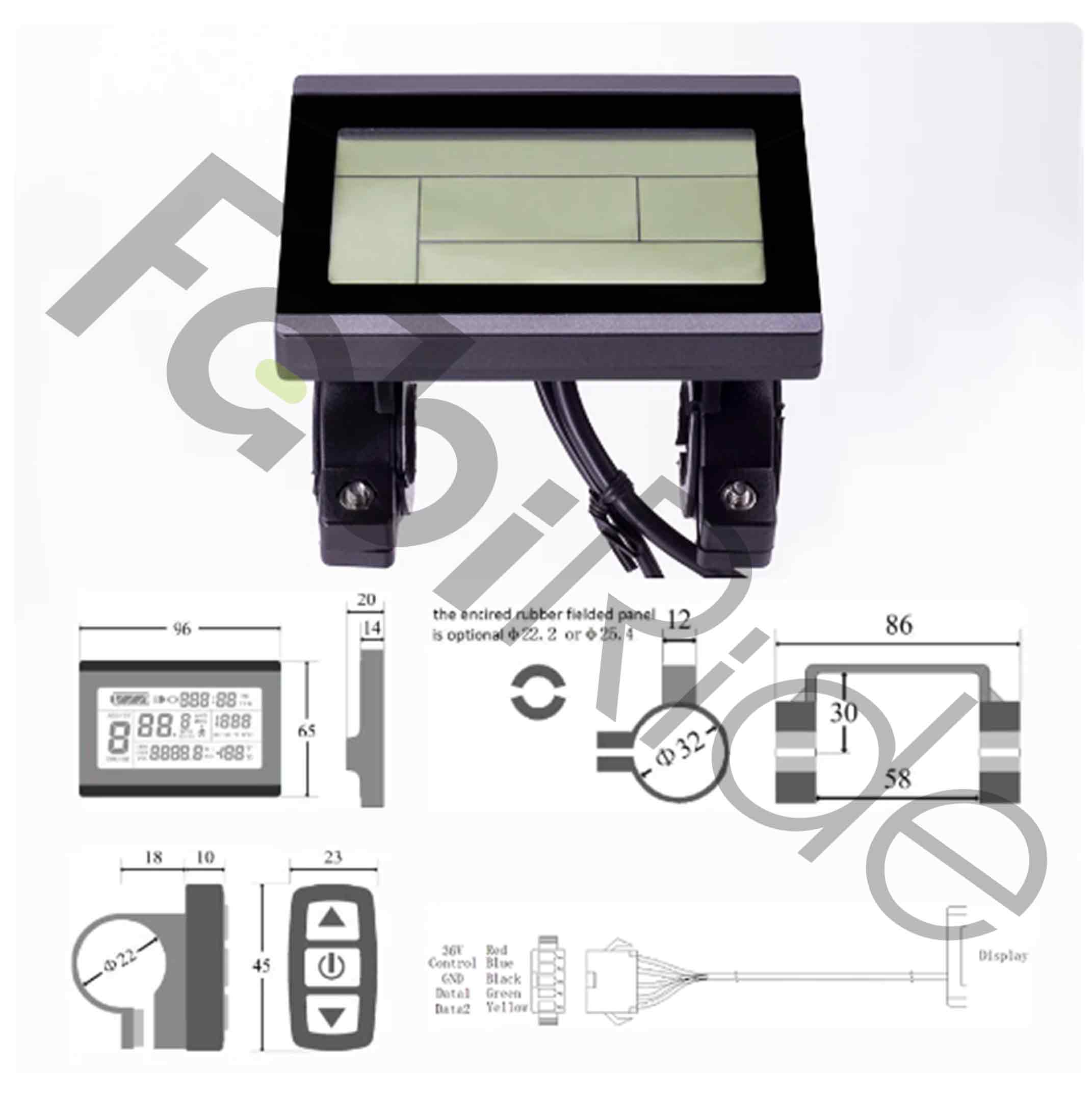

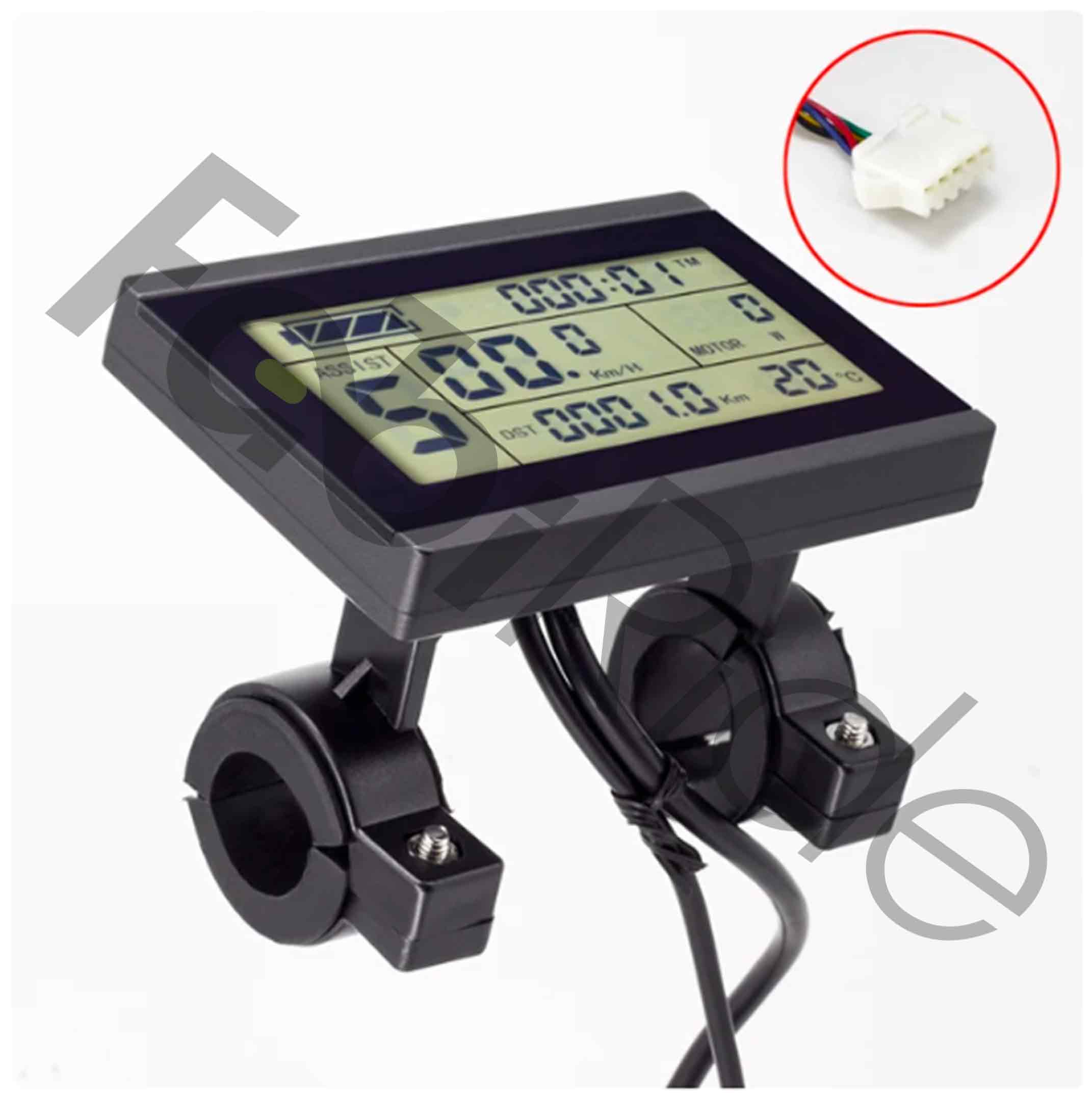

- KT-LCD3 Display – zeigt Geschwindigkeit, Kilometerstand, Akkuladestand und Fehlercodes.
- P- und C-Parametermenü – Raddurchmesser, Magnetzahl, Begrenzer und Unterstützungsstufen direkt am Display einstellbar.
- Einstellbare Geschwindigkeitsbegrenzung – über das C-Parametermenü an örtliche Vorschriften anpassbar.
- Mehrfache Schutzfunktionen – gegen Unterspannung, Überstrom, Kurzschluss und Überhitzung.
- Bremsabschaltung – die Stromzufuhr wird beim Bremsen unterbrochen, sofern Bremssensoren angeschlossen sind.
- Breite Akkuunterstützung – geeignet für Li-Ion, LiFePO₄ und Blei-Akkus (SLA).
Für wen ist dieses Set gedacht?
Der Controller richtet sich an E-Bikes und Umbausätze mit 24 V oder 36 V Systemspannung bis 350 W. Kompatible Bediengeräte sind der Daumengasgriff sowie halbdrehbare und volldrehbare Drehgriffe im Signalbereich 0-5 V. Zusätzlich lassen sich PAS-Sensoren und Bremssensoren anschließen. Displayseitig kommt das KT-LCD3 zum Einsatz, alle Verbindungen entsprechen den KT-Standardsteckern.
Besonders geeignet ist das Set für alle, die eine defekte E-Bike-Elektronik reparieren oder einen eigenen Umbausatz aufbauen. Ebenso lohnt es sich, wenn Sie eine ausführlichere Fahrdatenanzeige als bei einem einfachen LED-Panel wünschen. Beachten Sie dabei: Die EU-Pedelec-Regelung (EPAC) sieht 250 W Nennleistung und 25 km/h Unterstützungsgrenze vor. Ein 350-W-System kann diese Klassengrenzen überschreiten.
Technische Daten
| Produkttyp | Motorcontroller mit LCD3 Display |
| Hersteller | KT (Kunteng) |
| Spannung | 24 V / 36 V |
| Leistung | bis 350 W |
| Maximalstrom | 17 A |
| Akkutypen | Li-Ion, LiFePO₄, SLA |
| Motortyp | Bürstenloser BLDC, dreiphasig, mit Hall-Sensoren (meist 3 Stück) |
| Steuerungsalgorithmus | KT-Algorithmus, PWM oder sinusförmig / FOC (je nach Version) |
| Betriebsarten | 3 / 5 / 9 PAS-Stufen, manueller Gasgriff, Geschwindigkeitsbegrenzer |
| Display | KT-LCD3 mit P- und C-Parametermenü |
| Gasgriffe | Daumengas, halbdrehbar, volldrehbar (0-5 V) |
| Bremsabschaltung | unterstützt bei angeschlossenen Bremssensoren |
| Schutzfunktionen | Unterspannung, Überstrom, Kurzschluss, Überhitzung |
| Anschlüsse | KT-Standardstecker: Display, Hall-Sensoren, PAS, Bremse, Gasgriff |
| Betriebstemperatur | -10…+45 °C (typisch) |
| Einbauort | belüftete Stelle |
| Abmessungen | auf Anfrage |
Warum dieses Set wählen?
Der wesentliche Unterschied liegt im Zusammenspiel von Controller und Display. Das KT-LCD3 zeigt nicht nur Fahrdaten, sondern erlaubt über die P- und C-Menüs auch die Feinabstimmung des Systems. So passen Sie Raddurchmesser, Magnetzahl und Unterstützungsstufen ohne Zusatzsoftware an.
Hinzu kommt die breite Bandbreite der Bediengeräte. Sowohl Daumengas als auch Drehgriffe mit 0-5 V Signal lassen sich anschließen. Bei der Montage gilt: Achten Sie auf die Polarität (+/-) sowie die richtige Zuordnung von Phasen und Hall-Sensoren. Verwenden Sie im Stromkreis keine dünnen Kabel, denn der Strom erreicht 17 A.
Häufige Fragen
Funktioniert das KT-LCD3 Display mit einem Bafang Controller?
- Nein, das Display nutzt das geschlossene KT-Protokoll.
- Mit Bafang, APT, S866 oder SW900 Controllern funktioniert es nicht.
Für welche Motoren ist der Controller geeignet?
- Für dreiphasige bürstenlose BLDC-Motoren mit Hall-Sensoren.
- Üblich ist die Ausführung mit drei Hall-Sensoren, etwa bei Nabenmotoren.
Sind Motor und Akku im Lieferumfang enthalten?
- Nein, das Set umfasst Controller und KT-LCD3 Display.
- Motor, Akku und Sensoren werden separat angeschlossen.
Welche Gasgriffe passen zu diesem Controller?
- Daumengas sowie halbdrehbare und volldrehbare Drehgriffe.
- Der Signalbereich muss 0-5 V betragen.
Welche Akkus kann ich verwenden?
- Li-Ion, LiFePO₄ und Blei-Akkus (SLA).
- Die Systemspannung muss 24 V oder 36 V betragen.
Lässt sich die Geschwindigkeit begrenzen?
- Ja, über das C-Parametermenü am KT-LCD3.
- Die Einstellung erfolgt nach den örtlichen Vorschriften.
Was ist bei der ersten Inbetriebnahme zu beachten?
- Führen Sie den ersten Start mit angehobenem Rad durch.
- Prüfen Sie Drehrichtung, PAS-Funktion und Fehlercodes.
- Stellen Sie danach Raddurchmesser und Magnetzahl im Menü ein.
Mit diesem KT Controller und dem KT-LCD3 Display erneuern Sie die Steuerelektronik Ihres 24-V- oder 36-V-E-Bikes bis 350 W. Der Einbau erfolgt an einer belüfteten Stelle, alle Steckverbindungen entsprechen dem KT-Standard.
