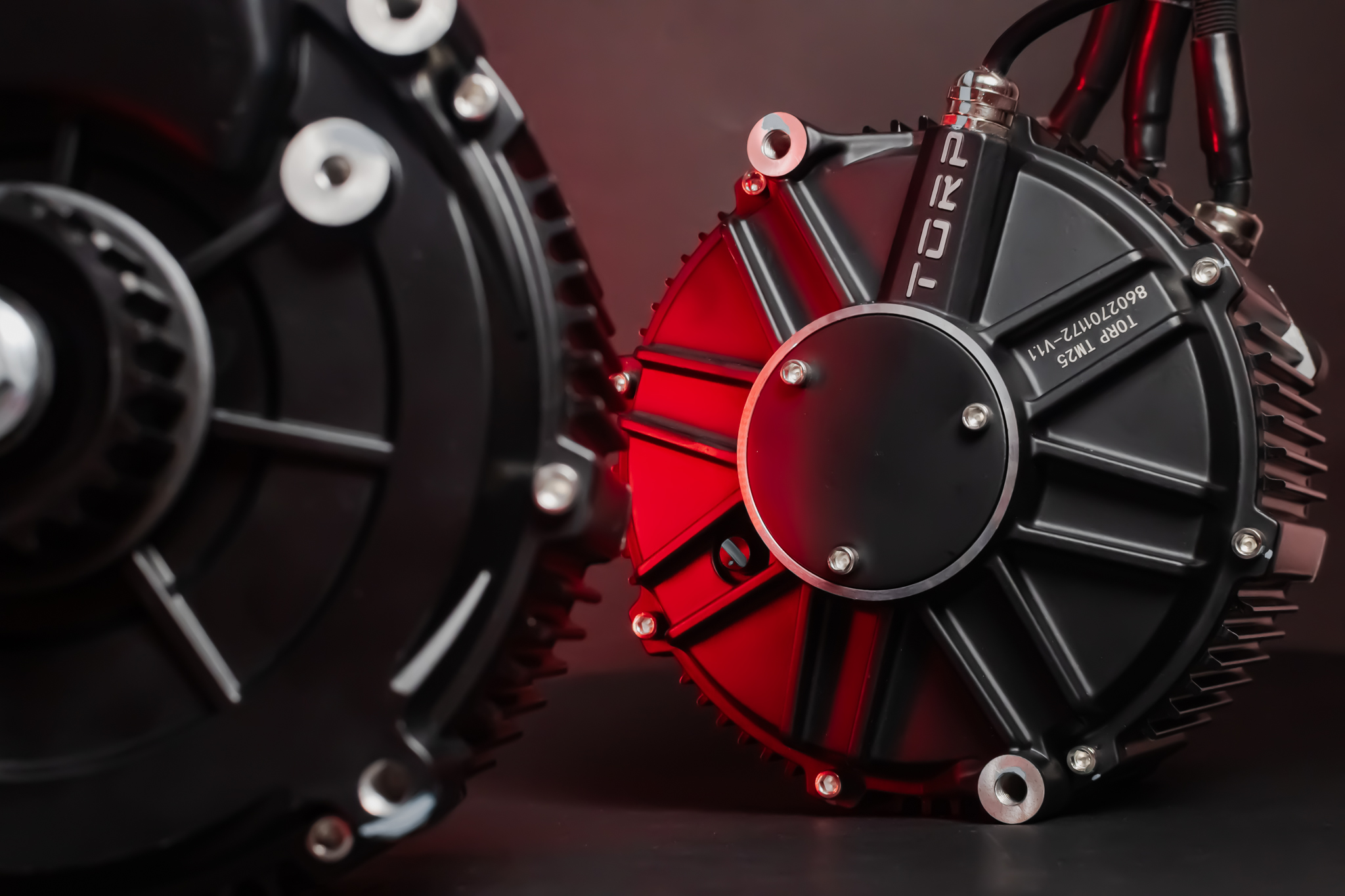

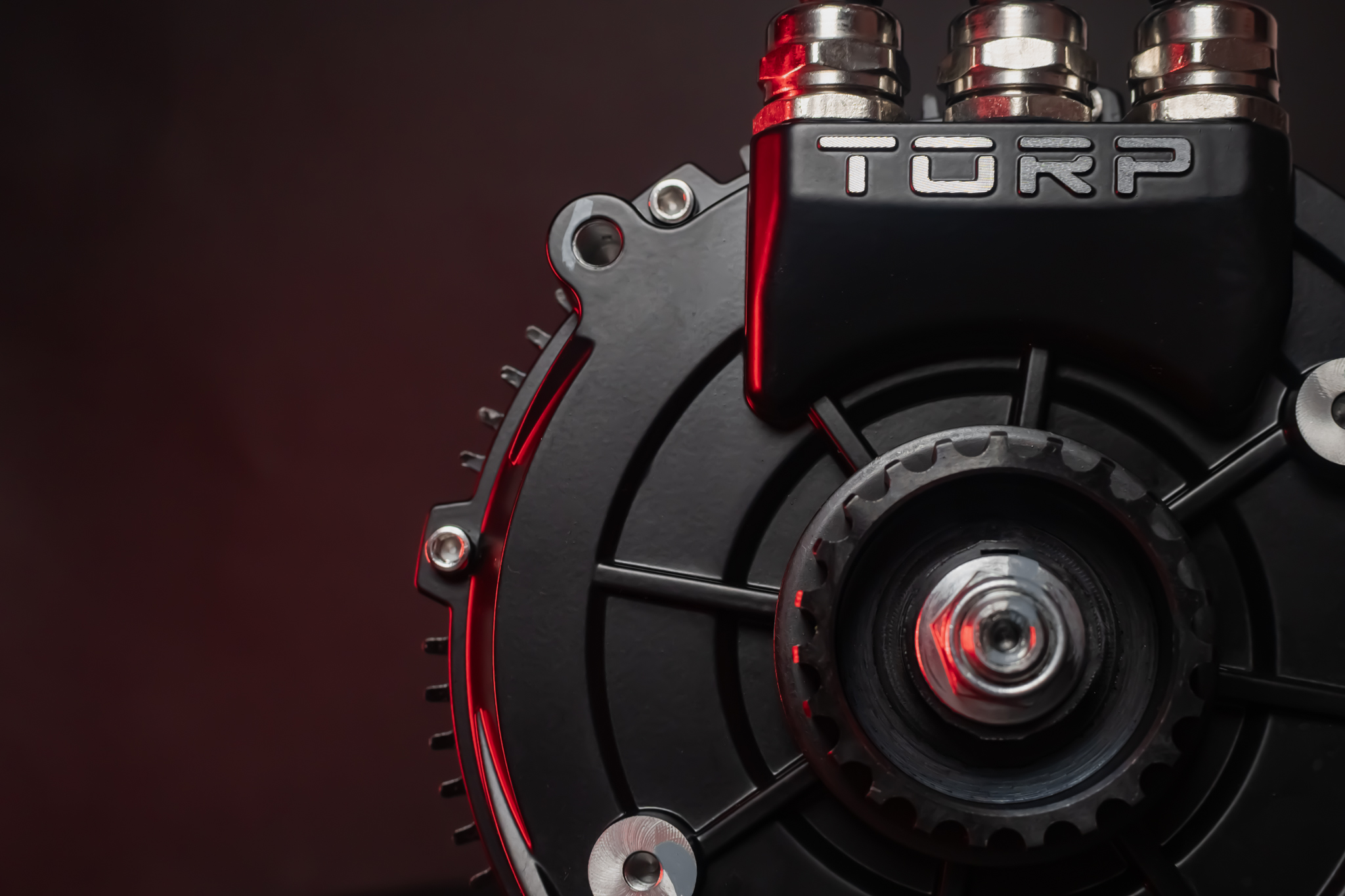

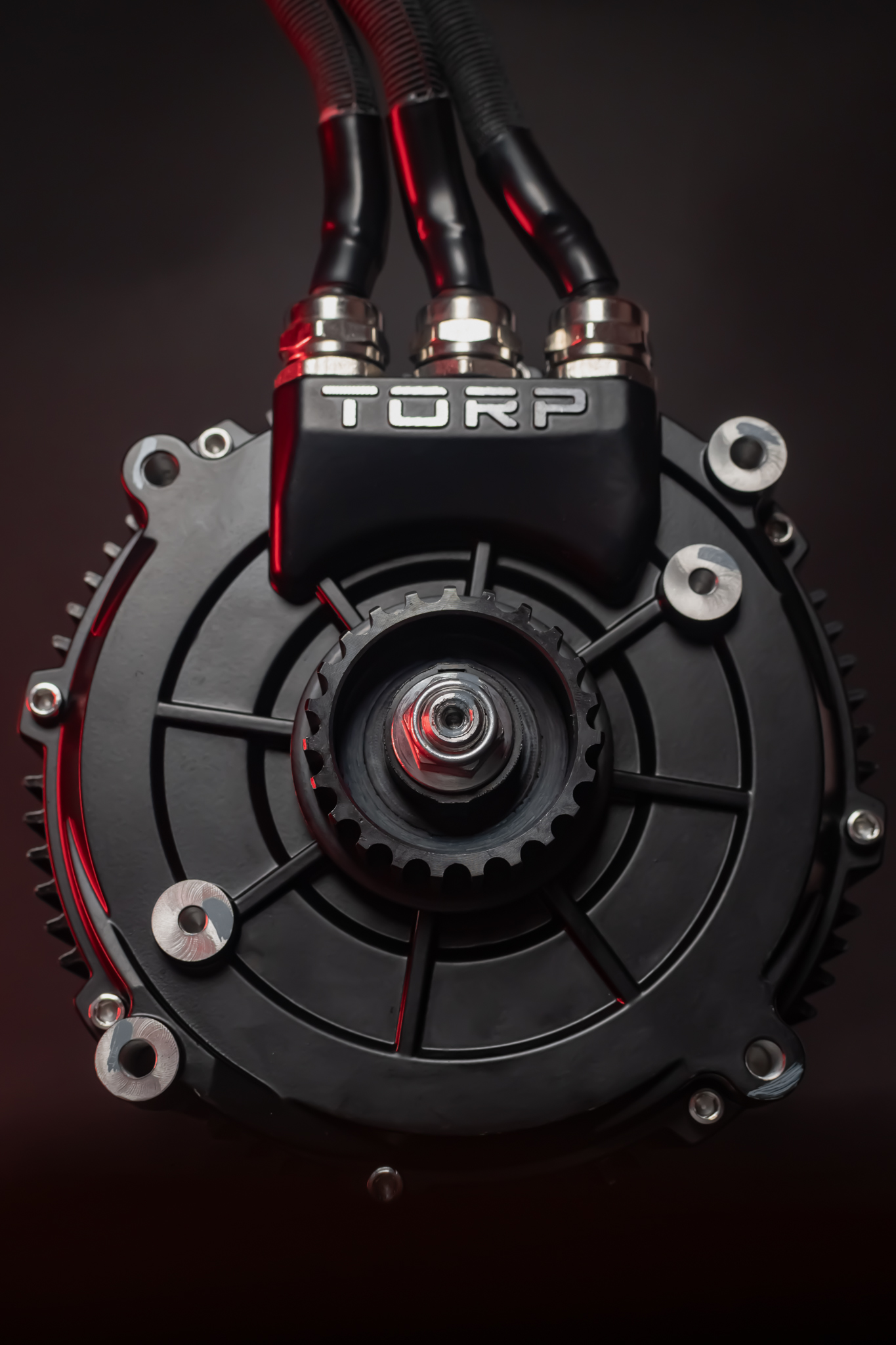

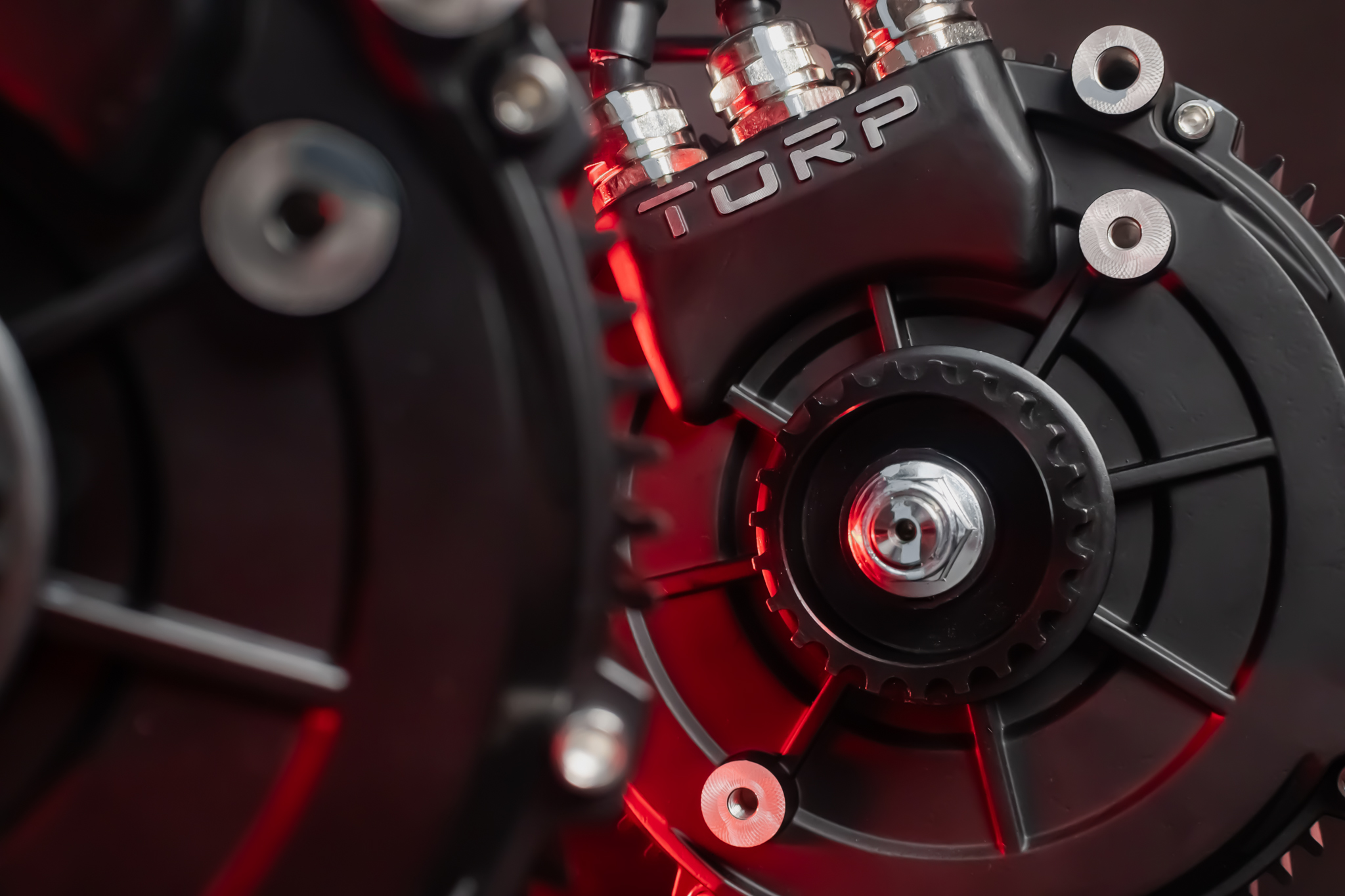

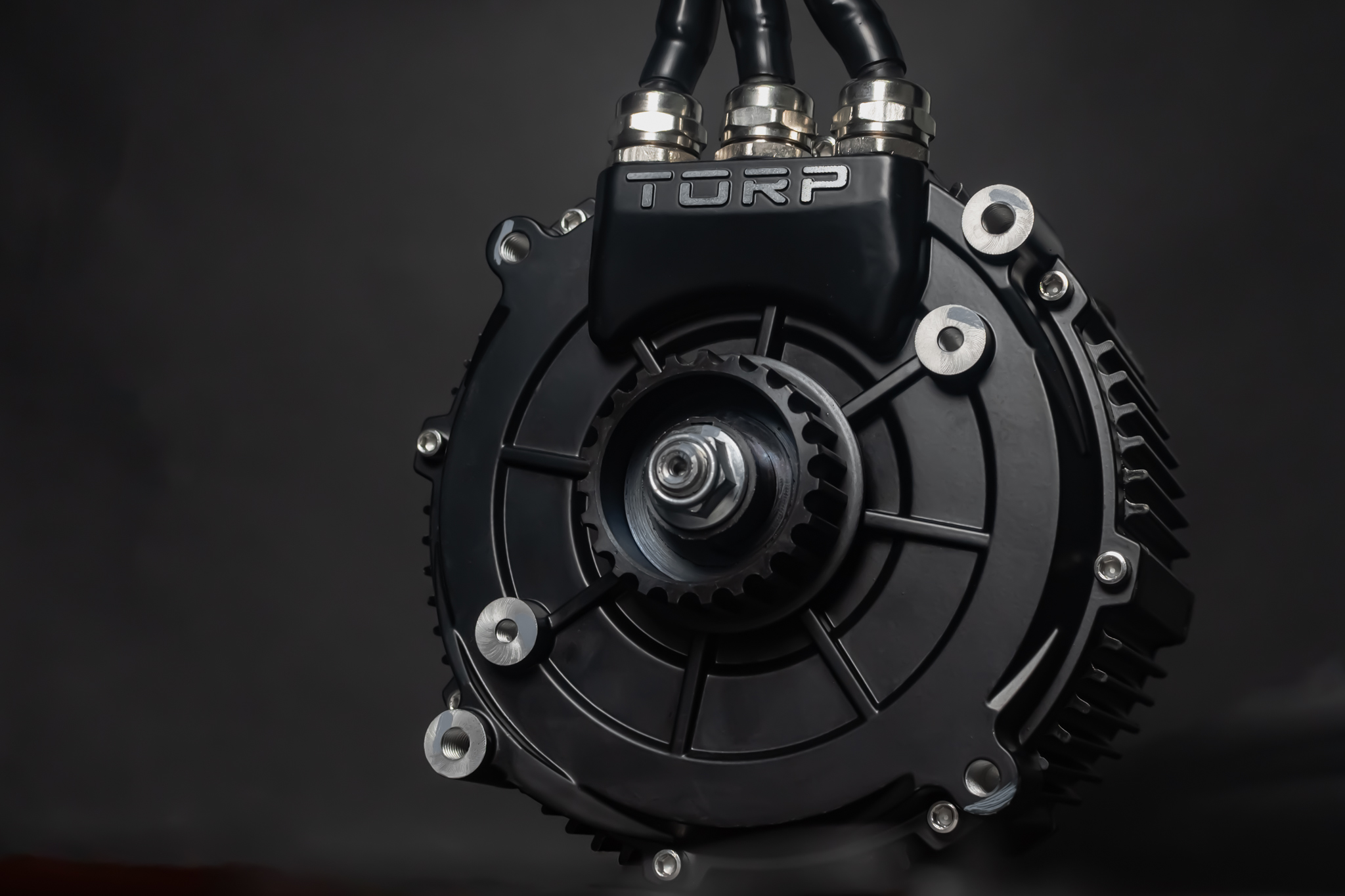

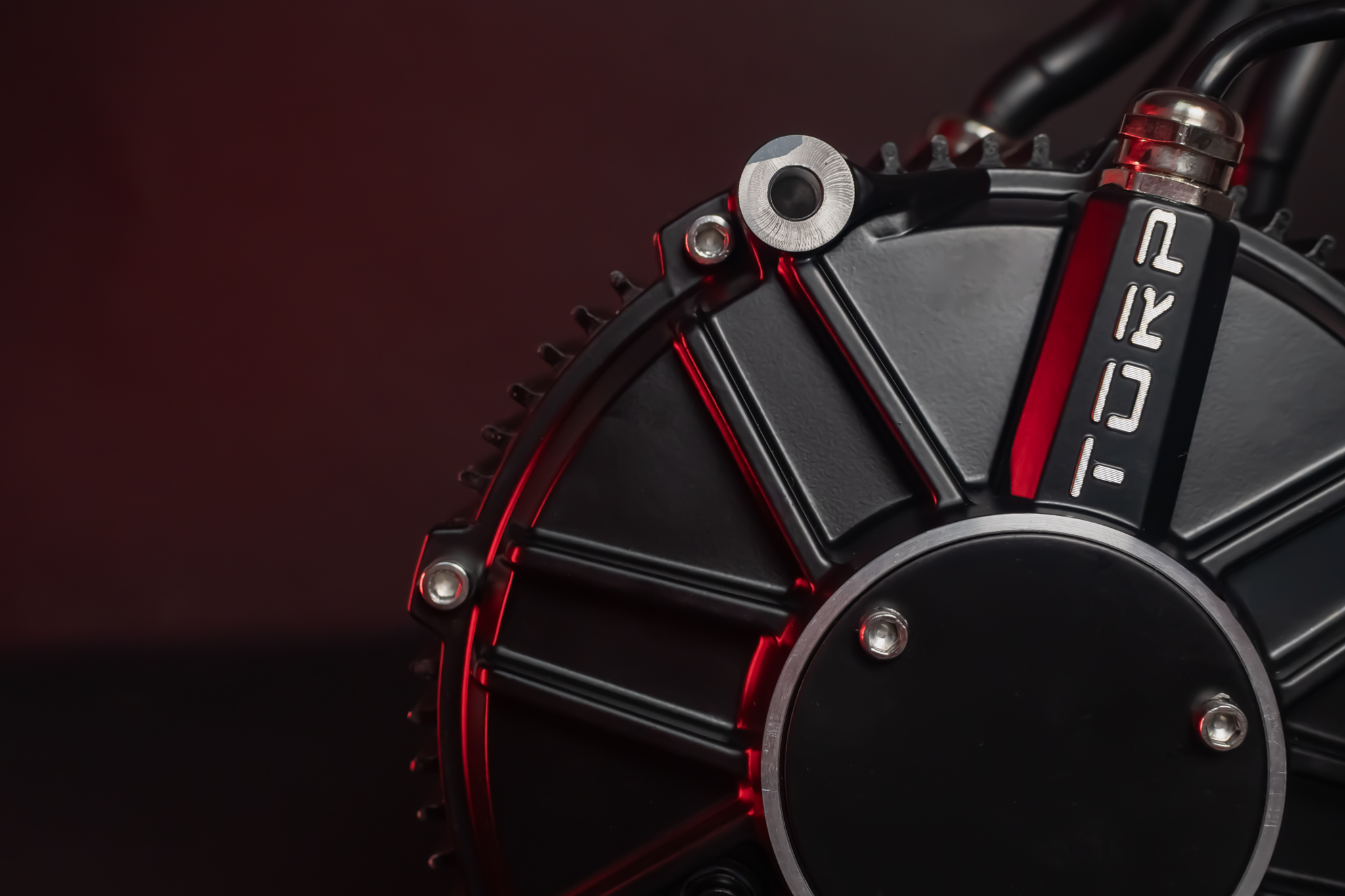

Der Torp TM25 ist ein IPM-Mittelmotor (mid-drive) als Traktionsmotor (traction motor) für die Sur-Ron Light Bee. Er ist als Drive-Motor-Upgrade für diese E-Moto-Plattform ausgelegt und unterstützt 48–120 V Systemspannung.
Der Motor liefert 13 kW Dauerleistung und ist für hohe Ströme bis 800 A Phasenstrom spezifiziert. Außerdem arbeitet er wahlweise mit Hall-Sensor oder Encoder als Positionsrückführung (position feedback).
Für die Ansteuerung ist der TM25 auf Torp-Inverter ausgelegt. Er ist kompatibel mit Torp TC500 1.X/2.X sowie Torp TC1000 1.X/2.X und nicht kompatibel mit Torp TC500 HW 1.0, HW 1.1 und HW 1.2.
Vorteile
- 13 kW Dauerleistung im Bereich 48–120 V für konstante Traktionsleistung.
- Spitzenleistung bis 40 kW bei 120 V, sowie 27 kW bei 72 V und 31 kW bei 80 V.
- IPM-Bauart (interior permanent magnet motor) als Mid-Drive für die Sur-Ron Light Bee.
- Positionsrückführung über Hall-Sensor oder Encoder für controllerabhängige Setups.
- Encoder mit 1024 (4096) Punkten für höhere Positionsauflösung mit Torp-Controllern.
- 3,4 mΩ Motorwiderstand, laut Spezifikation 3× niedriger als beim Serienmotor der SurRon.
- IP67 laut Labortest in destilliertem Wasser, wobei die Steckverbinder nicht wasserdicht sind.
Für wen ist das geeignet?
Der Torp TM25 richtet sich an Fahrer einer Sur-Ron Light Bee, die einen zentral montierten Traktionsmotor (mid-drive) als Upgrade nutzen möchten. Der Motor ist dafür ausgelegt, mit Torp TC500 1.X/2.X und Torp TC1000 1.X/2.X Inverter-/Controller-Plattformen zu arbeiten.
Der TM25 wird außerdem für Projekte interessant, die hohe Ströme und Luftkühlung in einem kompakten Mid-Mount-Layout benötigen. Er besitzt verschiedene Befestigungspunkte, sodass die Montage auch in anderen EV-Projekten möglich ist, sofern die Geometrie passt.
Technische Daten
| Produkttyp | Traktionsmotor (traction motor), Mid-Drive |
| Motortyp | IPM (interior permanent magnet) |
| Systemspannung | 48–120 V |
| Dauerleistung | 13 kW |
| Spitzenleistung (max.) | 27 kW (72 V); 31 kW (80 V); 40 kW (120 V) |
| Nenndrehzahl | 6000 U/min |
| Max. Drehzahl | 10.000 U/min |
| Positionssensor | Hall-Sensor oder Encoder |
| Encoder-Auflösung | 1024 (4096) Punkte |
| Max. Magnettemperatur | 150 °C |
| Phasenstrom | bis 800 A |
| Drehmomentkonstante (Kt) | 0,105 Nm/A |
| Drehmoment bei 500 A | 52,5 Nm |
| Drehmoment bei 700 A | 67 Nm |
| Kv-Wert | 85 |
| Motorwiderstand | 3,4 mΩ |
| Temperatursensor | PT1000 (resistiver Temperatursensor) |
| Wirkungsgrad | bis 95% |
| Schutzart | IP67 (Steckverbinder nicht wasserdicht) |
| Gewicht | 10 kg |
| Abmessungen | 115 × 165 mm |
| Montage | zentral (mid) |
| Polpaarzahl | 5 |
| Kühlung | Luftkühlung |
Warum Torp TM25 wählen?
Der TM25 kombiniert eine IPM-Architektur mit einer für hohe Leistung ausgelegten Stromspezifikation bis 800 A. Dazu kommt die Wahl zwischen Hall und Encoder-Feedback, was die Abstimmung auf den jeweiligen Torp-Inverter ermöglicht.
Mit 6000 U/min Nenndrehzahl und 10.000 U/min Maximaldrehzahl ist der Motor auf Traktion im Mid-Drive-Setup ausgelegt. Die PT1000-Temperaturmessung und die angegebene Magnettemperatur bis 150 °C unterstützen eine klare thermische Überwachung.
FAQ
Passt der Torp TM25 in die Sur-Ron Light Bee?
- Der TM25 ist als Traktionsmotor-Upgrade für die Sur-Ron Light Bee entwickelt.
- Die zentrale Mid-Drive-Montage ist Bestandteil des Konzepts.
Mit welchen Controllern ist der TM25 kompatibel?
- Der Motor ist kompatibel mit Torp TC500 1.X/2.X.
- Der Motor ist kompatibel mit Torp TC1000 1.X/2.X.
Mit welchen TC500-Hardwareversionen funktioniert der TM25 nicht?
- Der TM25 ist nicht kompatibel mit Torp TC500 HW 1.0, HW 1.1 und HW 1.2.
Welche Spannung und welche Leistungen sind möglich?
- Die Betriebsspannung liegt bei 48–120 V.
- Die Dauerleistung beträgt 13 kW.
- Die Spitzenleistung erreicht 27 kW bei 72 V, 31 kW bei 80 V und 40 kW bei 120 V.
Hall-Sensor oder Encoder: Was unterstützt der TM25?
- Der TM25 kann mit Hall-Sensor oder mit Encoder betrieben werden.
- Der Encoder ist mit 1024 (4096) Punkten spezifiziert.
Ist der Motor wasserdicht?
- Der Motor ist mit IP67 angegeben und wurde im Labor in destilliertem Wasser getestet.
- Die Steckverbinder sind nicht wasserdicht, was bei der Verlegung relevant ist.
Welche Drehmomente sind angegeben?
- Die Drehmomentkonstante beträgt Kt 0,105 Nm/A.
- Das Drehmoment liegt bei 52,5 Nm bei 500 A und 67 Nm bei 700 A.
Hinweis zum Lieferumfang: Im originalen Torp-Produkttext ist der Packungsinhalt für diesen Motor nicht angegeben. Für den Betrieb sind eine passende Verkabelung sowie ein kompatibler Torp-Inverter erforderlich.
