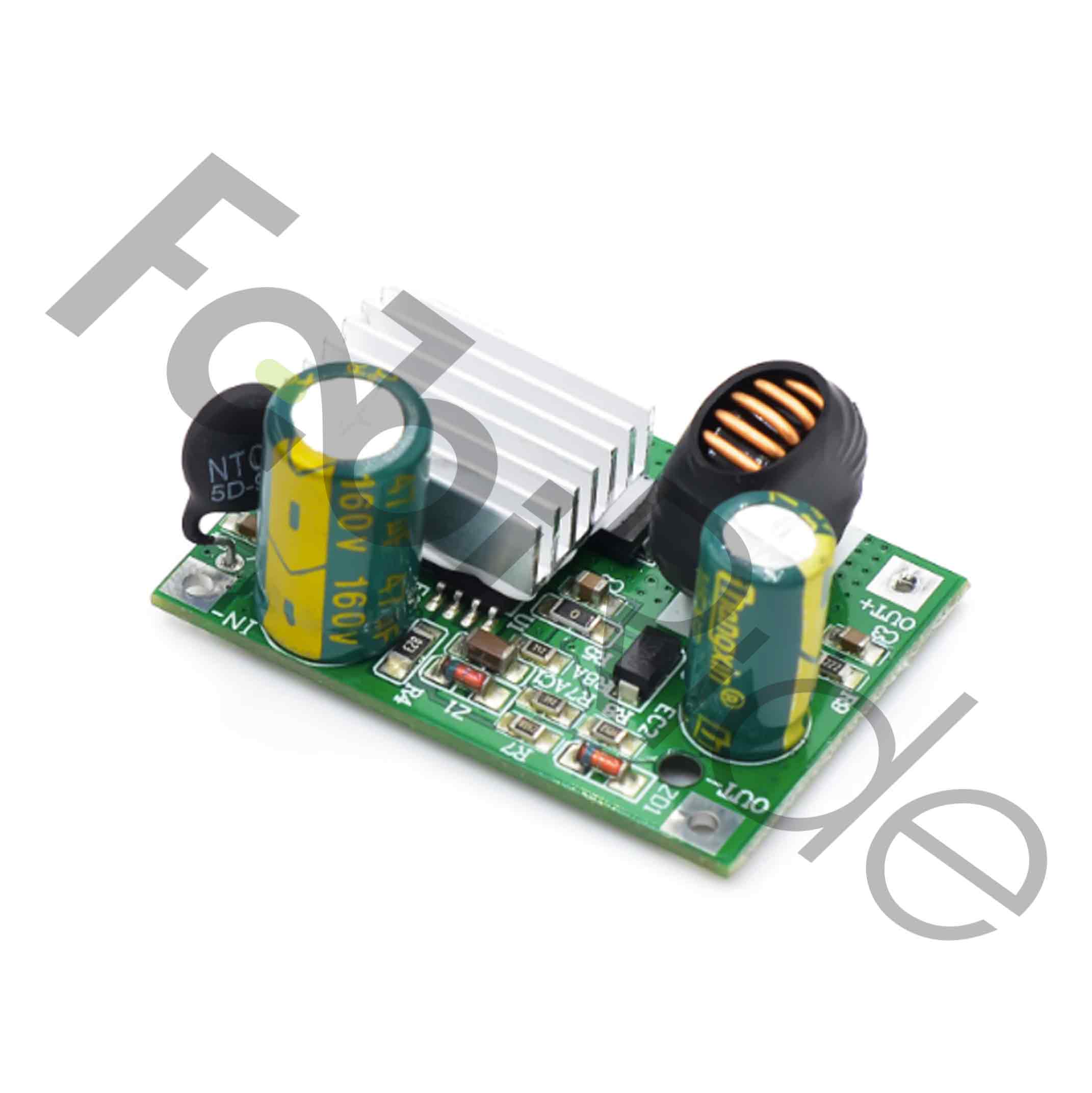

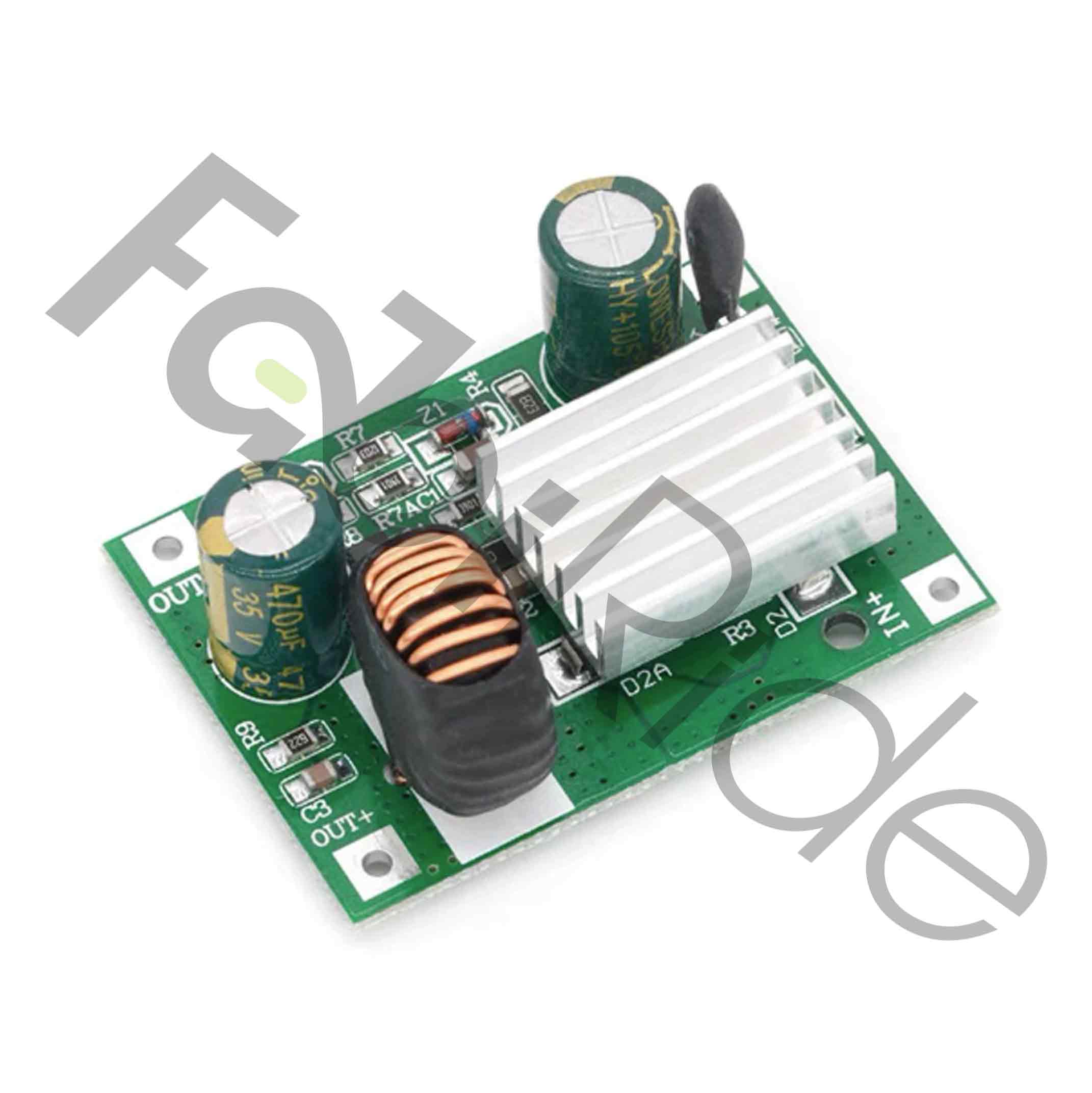

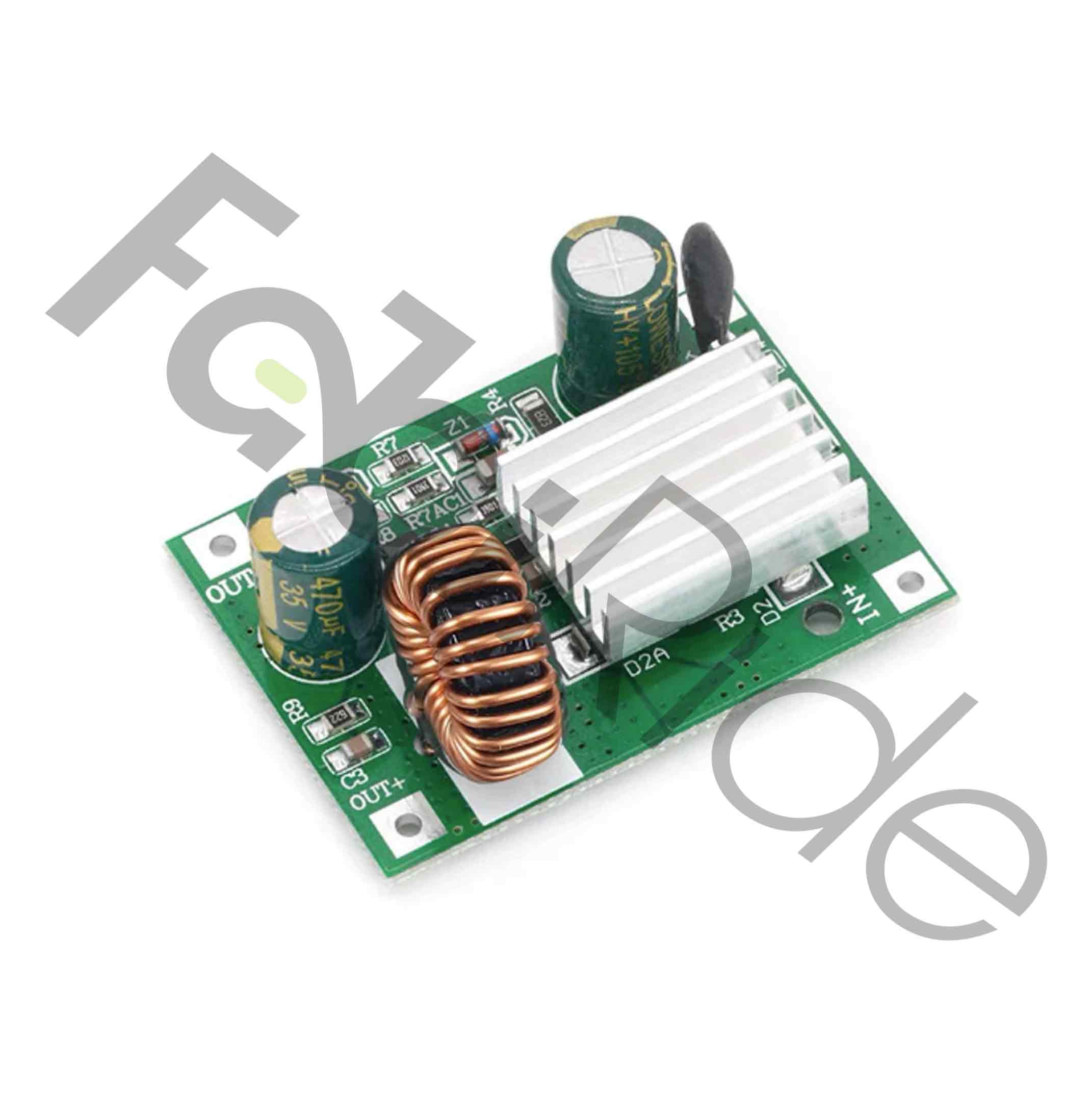

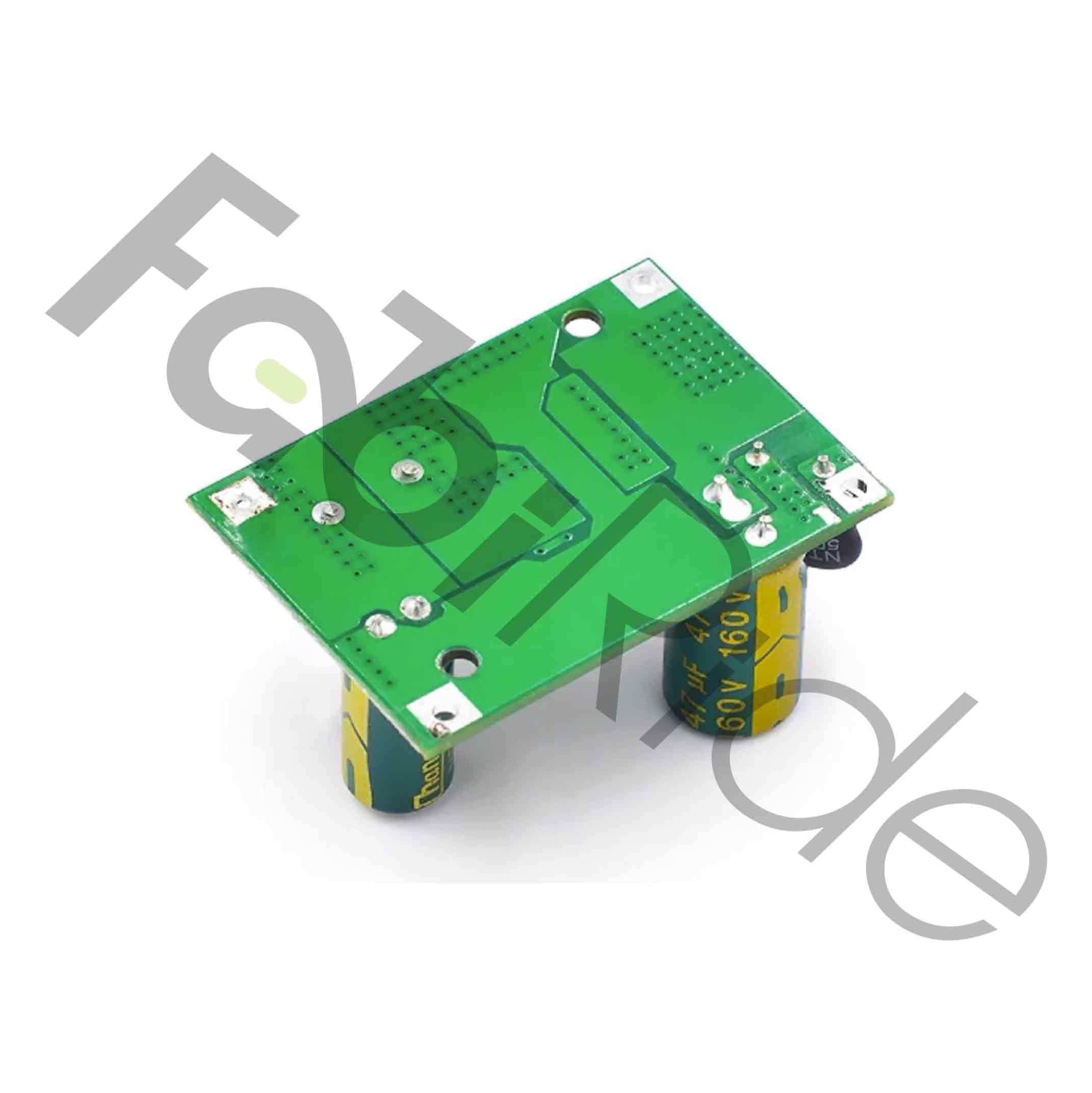

Spannungswandler 20V-90V auf 5V 3A – DC-DC Wandler für E-Motorrad

Der Spannungswandler 20V-90V auf 5V 3A ist ein spannungsreduzierender DC-DC Wandler (Step-Down / Buck) für Elektromotorräder, E-Bikes, E-Scooter sowie ATV- und UTV-Fahrzeuge. Er nimmt eine Eingangsspannung von 20 bis 90 V DC auf. Daraus erzeugt er eine stabilisierte Ausgangsspannung von 5 V DC. Der maximale Ausgangsstrom beträgt 3 A, die Leistung bis zu 15 W.

Das Modul arbeitet mit 24 V, 36 V, 42 V, 48 V, 52 V, 60 V, 72 V und 84 V Systemen. Damit deckt ein einziger Wandler nahezu alle gängigen Traktionsakkus ab. Wichtig zu wissen: Dieses Modul ist weder ein Ladegerät noch ein Wechselrichter. Es entnimmt lediglich die höhere Gleichspannung aus dem Akku und gibt eine niedrigere, geregelte Spannung ab.

Dadurch versorgen Sie Handy, GPS-Navigation, Actionkamera oder einen Mikrocontroller direkt aus dem Fahrzeugakku. Die kompakte Bauform lässt sich außerdem leicht unter einer Rahmenabdeckung oder im Controllergehäuse verstecken. Der Ausgang ist je nach Charge und Modell als Schraubklemme oder als USB-Buchse ausgeführt.

Vorteile auf einen Blick

• Breiter Eingangsbereich 20-90 V DC – ein Modul deckt 24/36/42/48/52/60/72/84 V Akkusysteme ab.
• Stabilisierte 5 V Ausgangsspannung – die Spannung schwankt nicht mit dem Entladezustand des Akkus.
• Bis zu 3 A Ausgangsstrom – reicht für Handy, GPS, Kamera und Mikroelektronik gleichzeitig.
• 15 W Leistung – die 5 V Leitung versorgt auch einen 5 V LED-Streifen, sofern 3 A nicht überschritten werden.
• Kompatibel mit 72 V Systemen – die Obergrenze von 90 V deckt einen voll geladenen 72 V Li-Ion Akku mit rund 84 V ab.
• Universeller Einsatz – E-Bike, E-Scooter, E-Motorrad, ATV/UTV und DIY-Elektronikprojekte.
• Zwei Ausgangsvarianten – Schraubklemmen für Kabel oder USB-Buchse, abhängig von der Charge.
• Geeignet für Mikroelektronik – ESP32, Arduino, Sensoren und Datenlogger laufen direkt am Traktionsakku.

Für wen ist dieser DC-DC Wandler gedacht?

Der Wandler richtet sich an Besitzer von Elektromotorrädern, E-Bikes und E-Scootern. Ebenso nutzen ihn Fahrer von Quads (ATV) und UTV-Fahrzeugen. Besonders sinnvoll ist er dort, wo das Fahrzeug ab Werk keine 5 V Steckdose besitzt. Das Modul arbeitet mit 24 V, 36 V, 42 V, 48 V, 52 V, 60 V, 72 V und 84 V Akkus.

Typische Anwender montieren Handy- oder GPS-Halterungen am Lenker. Andere betreiben eine Actionkamera oder installieren LED-Zubehör mit 5 V Versorgung. In all diesen Fällen liefert der Wandler eine saubere Spannung direkt aus dem vorhandenen Traktionsakku.

Die zweite große Nutzergruppe sind Elektronikbastler. Das Modul versorgt Einplatinenrechner und Mikrocontroller wie Raspberry Pi, ESP32 und Arduino. Darüber hinaus eignet es sich für Sensoren und Datenlogger. Bitte beachten Sie: Der Raspberry Pi 4 verlangt im Spitzenbereich häufig mehr als 3 A. Kalkulieren Sie deshalb eine ausreichende Leistungsreserve ein.

Technische Daten

Hinweise zur Montage

• Setzen Sie eine Sicherung mit 2-3 A in den Eingangskreis, möglichst nah am Akku.
• Achten Sie beim Anschluss der Eingangsleitungen strikt auf die Polarität (＋/－).
• Verwenden Sie sowohl eingangs- als auch ausgangsseitig Kabel mit passendem Querschnitt.
• Vermeiden Sie Hitzestaus und lassen Sie ausreichend Platz für die Kühlung.
• Ergänzen Sie bei empfindlicher Elektronik eine Ausgangsfilterung aus Elektrolyt- und Keramikkondensator.

Warum dieser Spannungswandler 20V-90V auf 5V 3A?

Der entscheidende Unterschied liegt im Eingangsbereich von 20 bis 90 V. Viele einfache 5 V Module arbeiten nur bis 24 V oder bis 60 V. Für ein 72 V System sind sie deshalb ungeeignet, denn dessen Ladeschlussspannung liegt bei etwa 84 V. Dieses Modul nimmt eine solche Spannung ohne Zusatzlösungen auf.

Zweitens liefert der Wandler 3 A statt der sonst üblichen 1 bis 2 A. Folglich laden Sie Ihr Handy und versorgen gleichzeitig GPS oder Kamera. Die Gesamtleistung von 15 W verteilt sich dabei auf alle angeschlossenen 5 V Geräte.

Drittens bleibt die Ausgangsspannung geregelt. Sie sinkt also nicht mit, wenn der Traktionsakku von voller Ladung auf ein niedriges Niveau fällt. Genau das ist bei Navigation und Datenaufzeichnung entscheidend.

Häufige Fragen

Passt der Wandler an ein 72 V Elektromotorrad?

• Ja, denn ein voll geladener 72 V Li-Ion Akku erreicht rund 84 V.
• Das liegt innerhalb des Eingangsbereichs von 20-90 V DC.

Kann ich das Modul an einem E-Bike oder E-Scooter nutzen?

• Ja, 24 V, 36 V, 42 V, 48 V und 52 V Systeme werden ebenfalls unterstützt.
• Auch 60 V und 84 V Akkus von ATV- und UTV-Fahrzeugen sind geeignet.

Unterstützt der Ausgang Schnellladen mit QC oder PD?

• Nein, der Ausgang ist fest auf 5 V eingestellt.
• Ein Handy lädt daher mit Standardgeschwindigkeit bis maximal 3 A.

Ist das Modul ein Ladegerät oder ein Wechselrichter?

• Weder noch – es handelt sich um einen Abwärtswandler.
• Er reduziert die Gleichspannung des Akkus auf geregelte 5 V.

Welche Sicherung sollte ich verwenden?

• Empfohlen wird eine Sicherung mit 2-3 A im Eingangskreis.
• Montieren Sie diese möglichst nah am Akkuanschluss.

Kann ich einen Raspberry Pi damit betreiben?

• Ja, Raspberry Pi, ESP32 und Arduino lassen sich versorgen.
• Beim Raspberry Pi 4 liegen Spitzenströme jedoch oft über 3 A.

Welchen Anschluss hat der Ausgang?

• Je nach Charge und Modell Schraubklemmen oder eine USB-Buchse.
• Beide Varianten liefern die gleichen 5 V bei bis zu 3 A.

Mit diesem Modul erhalten Sie eine geregelte 5 V Versorgung direkt aus dem Traktionsakku Ihres E-Motorrads, E-Bikes, E-Scooters oder ATV. Die kompakte Bauform findet unter der Rahmenabdeckung Platz. Mit einer Eingangssicherung von 2-3 A und sauberer Verkabelung ist die Installation schnell erledigt.
