BMS 20S 72V 40A – Schutzplatine für E-Bikes und E-Scooter

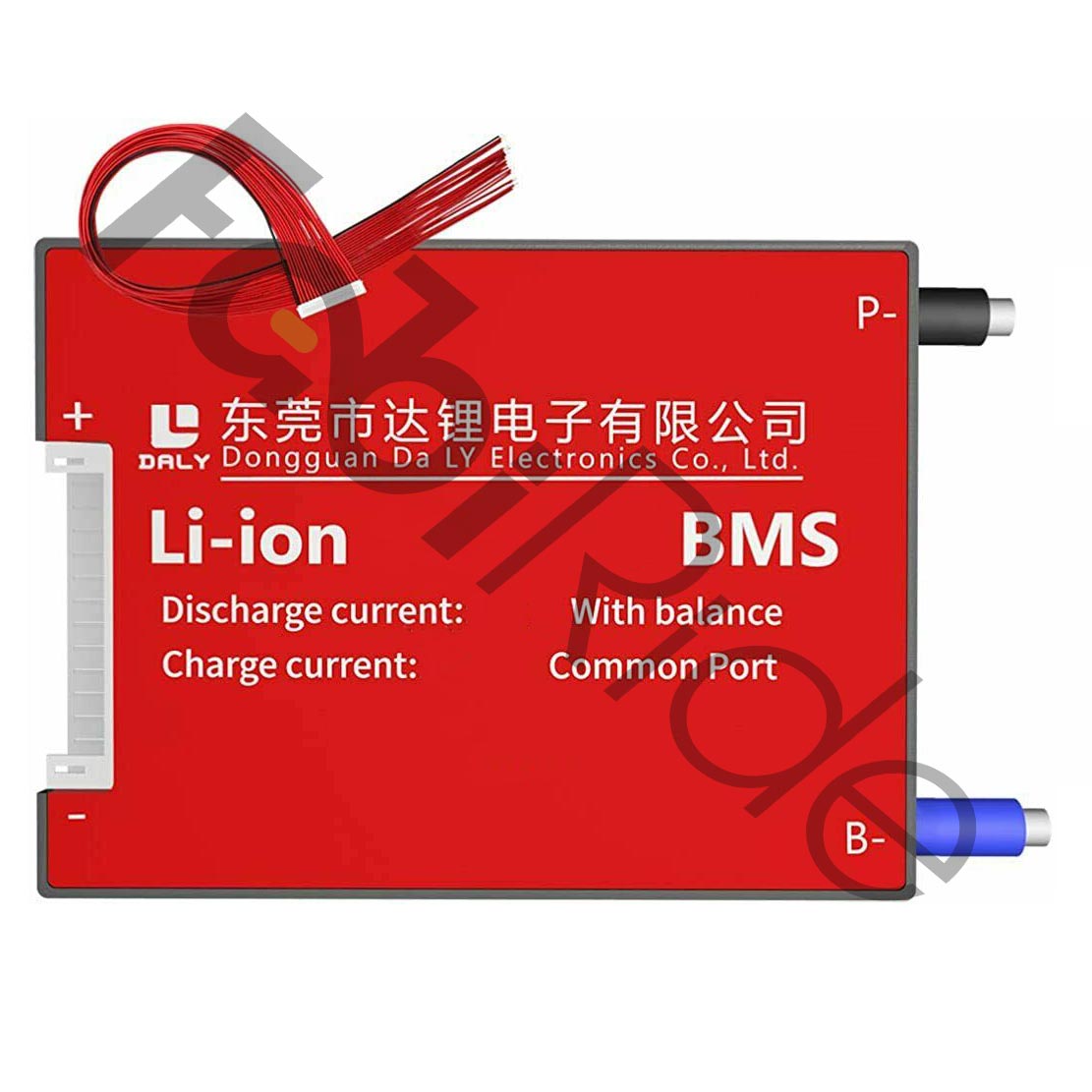

Die BMS 20S 72V 40A ist eine Schutzplatine (Battery Management System) für Lithium-Akkupacks mit 20 in Reihe geschalteten Zellen. Sie eignet sich für E-Bikes, E-Scooter, Karts, leichte Elektrofahrzeuge und selbst gebaute DIY-Energiepacks. Die Platine steuert dabei ein 20S-System aus Li-Ion- oder LiPo-Zellen.

Die Nennspannung des Packs beträgt 72 V. Vollständig geladen erreicht der Akku 84 V. Der maximale Dauerentladestrom liegt bei 40 A, was etwa einer Leistungsklasse von 2,8 kW entspricht. Ausgelegt ist die Platine für Zellen im Format 18650 und 21700.

Besonders wichtig ist die Bauweise mit gemeinsamem Lade- und Entladeanschluss (Common Port). Laden und Entladen laufen über dieselbe C−-Klemme. Dadurch wird die Installation im Akkupack deutlich übersichtlicher.

Vorteile auf einen Blick

• Gemeinsamer C−-Anschluss – weniger Kabel und weniger Fehlerquellen bei den Verbindungen.
• Überladeschutz – die Platine begrenzt den Ladevorgang beim oberen Spannungsschwellwert der Zellen.
• Tiefentladeschutz – das System trennt ab, sobald die Zellspannung zu weit absinkt.
• Überstromschutz – der Entladestrom wird oberhalb der eingestellten Schwelle kontrolliert.
• Kurzschlussschutz – die Platine reagiert auf einen plötzlichen Stromanstieg im Stromkreis.
• Passives Balancing – der Balancierstrom liegt typischerweise bei 30–100 mA je nach Version.
• Breiter Temperaturbereich – der Betrieb ist von etwa −20 bis 60 °C möglich.

Für wen ist dieses Produkt gedacht?

Diese Schutzplatine wird in Akkupacks von E-Bikes und E-Scootern verbaut. Ebenso kommt sie in Karts und leichten Elektrofahrzeugen zum Einsatz. Außerdem eignet sie sich für DIY-Energiepacks, die Bastler selbst zusammenstellen.

Vorgesehen sind Packs aus Zellen im Format 18650 oder 21700. Die Chemie darf Li-Ion oder LiPo sein, jeweils mit 20 Zellen in Reihe. Bei LiFePO4-Packs müssen Sie die Spannungsschwellen prüfen, denn 20S LiFePO4 ergibt rund 64 V. Das Produkt richtet sich an Akkupack-Hersteller und Reparaturbetriebe. Es handelt sich um ein Elektronikbauteil, nicht um einen fertigen Akku.

Technische Daten

Warum diese BMS 20S 72V 40A wählen?

Diese Platine nutzt einen gemeinsamen C−-Anschluss statt getrennter P−- und C−-Klemmen. Deshalb benötigt der Aufbau im Pack weniger Leitungen. Auch die Diagnose fällt leichter, weil es nur einen Minuspunkt gibt.

Das passive Balancing gleicht die Zellspannungen während des Ladens an. Dadurch arbeitet der Akkupack gleichmäßiger. Wenn Ihr Controller sehr hohe Spitzenströme verlangt, wählen Sie besser eine BMS mit höherer Amperezahl.

Häufige Fragen

Passt diese BMS in ein E-Bike mit 72 V?

• Ja, sie ist für 20S-Packs mit 72 V Nennspannung ausgelegt.
• Der Dauerentladestrom beträgt dabei 40 A.

Kann ich sie in einem E-Scooter oder Kart verbauen?

• Ja, E-Scooter, Karts und leichte Elektrofahrzeuge gehören zum vorgesehenen Einsatzbereich.
• Ebenso eignet sie sich für selbst gebaute DIY-Energiepacks.

Welche Zellen kann ich verwenden?

• Zellen im Format 18650 oder 21700.
• Als Chemie sind Li-Ion und LiPo vorgesehen.

Welches Ladegerät passt dazu?

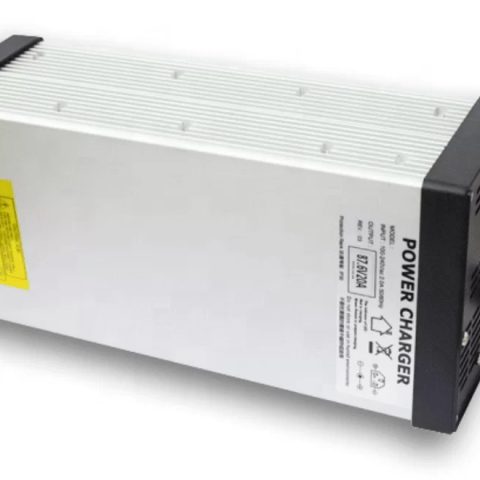

• Empfohlen wird ein 84 V CC/CV-Ladegerät für 20S Li-Ion.
• 84 V entspricht der Spannung des voll geladenen Packs.

Wie wird die Platine angeschlossen?

• B− führt direkt zur Minusklemme des Akkupacks.
• C− ist der gemeinsame Punkt für Ladegerät (−) und Controller beziehungsweise Motor (−).
• B(+) wird meist direkt vom Pack zum System geführt.
• Der Balancer-Strang B1…B20 kommt in strenger Reihenfolge an jeden Zellknoten.

Was muss ich beim Balancer-Kabel beachten?

• Die Reihenfolge der Balancerleitungen ist entscheidend.
• Fehler können sowohl die BMS als auch den Akkupack beschädigen.

Eignet sich die Platine für LiFePO4?

• Prüfen Sie zuvor die Spannungsschwellen.
• Ein 20S LiFePO4-Pack liegt bei etwa 64 V statt 72 V.

Achten Sie beim Einbau auf Belüftung sowie auf Isolierung gegen Vibrationen und Feuchtigkeit. So lässt sich die BMS 20S 72V 40A sauber in Akkupacks für E-Bikes, E-Scooter und Karts integrieren.
