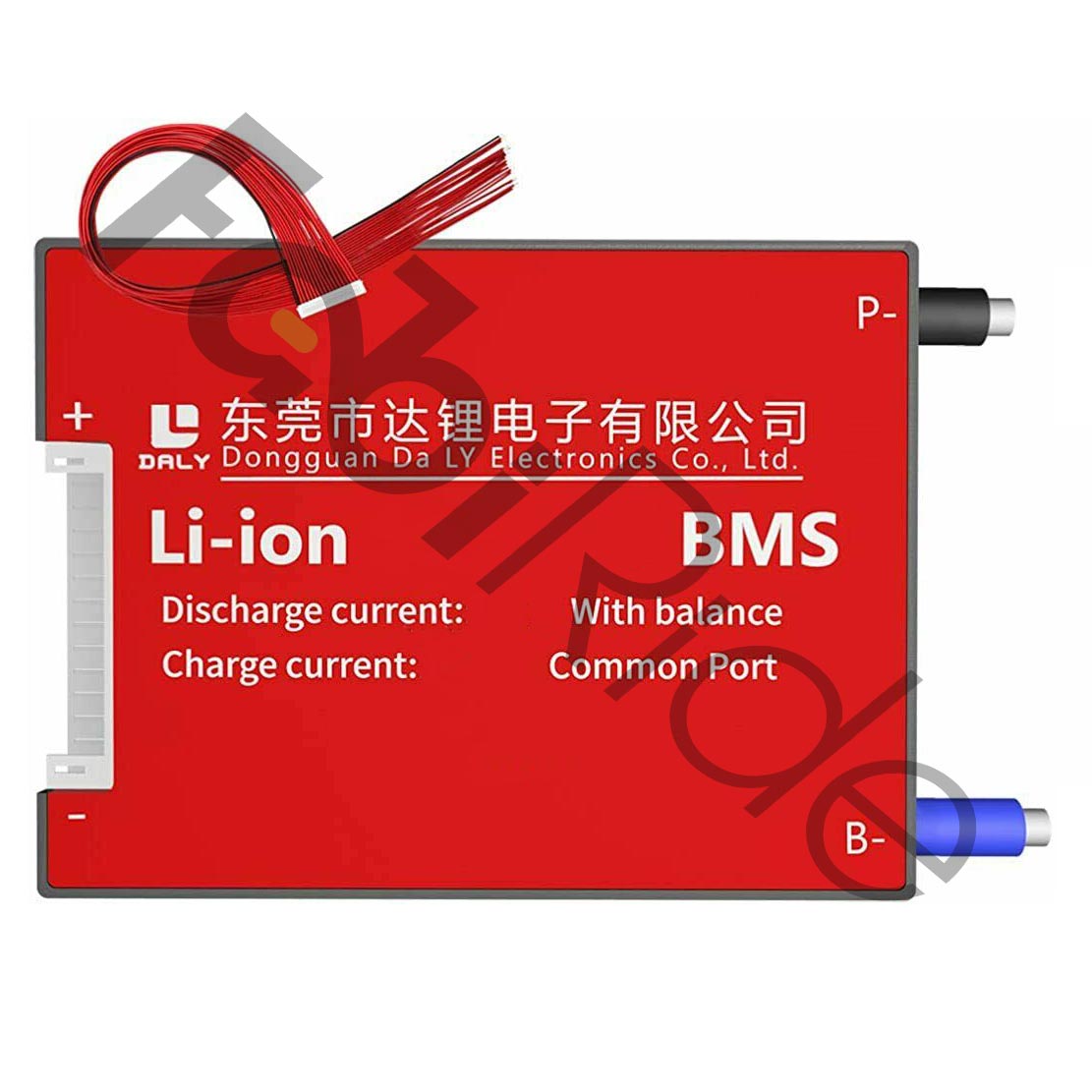

Die BMS 13S 48V 40A ist eine Schutzplatine für Batteriemanagementsysteme (Battery Management System). Sie wurde für 13S-Lithium-Ionen-Akkupacks in E-Bikes, E-Scootern, leichten Elektrofahrzeugen und selbst aufgebauten 48-V-DIY-Packs entwickelt. Die Platine unterstützt 13 in Reihe geschaltete Zellgruppen, bis zu 40 A Dauerentladestrom sowie passives Zellbalancing.
Die Schutzplatine wird im Inneren des Akkupacks montiert. Sie ist weder ein Akku noch ein Ladegerät oder ein Motorcontroller. Deshalb speichert und liefert sie selbst keine Energie. Stattdessen überwacht sie die Zellspannungen und unterbricht den Stromkreis, sobald die eingestellten Schwellwerte erreicht werden.
Die Nennspannung des Packs beträgt 48 V, die Vollladespannung liegt bei rund 54,6 V (13 × 4,20 V pro Zelle). Dadurch eignet sich die Platine für die Chemien Li-Ion, NMC und NCA. Außerdem arbeitet sie mit einem standardmäßigen 54,6-V-Ladegerät für 13S zusammen.
Vorteile auf einen Blick
- Passives Zellbalancing – gleicht die Spannungen der 13 Zellgruppen während des Ladevorgangs an.
- Mehr nutzbare Kapazität – ausbalancierte Zellen geben mehr von der Packkapazität frei.
- Überladeschutz – unterbricht den Ladevorgang beim Erreichen des eingestellten oberen Schwellwerts.
- Tiefentladeschutz – bewahrt die Zellen vor dem Absinken unter die zulässige Spannung.
- Bis zu 40 A Dauerentladestrom – stabiler Betrieb bei alltäglichen Lastprofilen.
- 13S-Konfiguration – entspricht direkt dem Aufbau eines gängigen 48-V-Systems.
- Common-Port-Schaltung – ein gemeinsamer C–Anschluss für Laden und Entladen vereinfacht die Installation.
- Kompaktes Gehäuse – passt auch in schmale, selbst gebaute Akkupacks.
Für wen ist diese Schutzplatine gedacht?
Die BMS 13S 48V 40A richtet sich an 48-V-Systeme: E-Bikes, E-Scooter und weitere leichte Elektrofahrzeuge. Ebenso kommt sie in 48-V-DIY-Akkupacks zum Einsatz, die aus 18650- oder 21700-Zellen aufgebaut werden.
Die Chemie-Kompatibilität ist klar definiert: Li-Ion, NMC und NCA mit 4,20 V Vollladespannung pro Zelle. Für LiFePO4-Packs ist die Platine deshalb nicht geeignet, denn ein 48-V-LiFePO4-System arbeitet mit 16S und lädt bis 58,4 V. Auch für LTO-Zellen ist sie ungeeignet. Vor allem Werkstätten, die alte 48-V-Packs überarbeiten, sowie Enthusiasten mit Neuaufbauten greifen zu dieser Lösung.
Technische Daten
| Typ | BMS-Schutzplatine (Batteriemanagementsystem) |
| Anzahl der Serien | 13S (13 in Reihe geschaltete Zellgruppen) |
| Nennspannung | 48 V |
| Vollladespannung | ca. 54,6 V (4,20 V pro Zelle) |
| Dauerentladestrom | bis 40 A |
| Zellchemie | Li-Ion / NMC / NCA |
| Balancing | vorhanden, passiv |
| Schutzfunktionen | Überladeschutz und Tiefentladeschutz |
| Anschlüsse | B- (Akku), C- (Laden und Entladen) |
| Balancer-Anschlüsse | B-, B1…B13 |
| Passendes Ladegerät | Standard 13S Li-Ion 54,6 V |
| Einsatzbereiche | E-Bikes, E-Scooter, leichte E-Fahrzeuge, 48-V-DIY-Packs |
Hinweise zur Montage
- Schließen Sie den Balancer-Kabelbaum exakt nach Zellreihenfolge an B-, B1…B13 an.
- Verwenden Sie Kabel mit passendem Querschnitt für Lasten bis 40 A.
- Führen Sie die erste Inbetriebnahme mit Sicherung durch und prüfen Sie alle Zellspannungen.
- Halten Sie die vom Hersteller angegebenen Spannungsschwellen und die Polarität ein.
Warum diese BMS 13S 48V 40A wählen?
Diese Platine vereint drei Dinge: die 13S-Konfiguration, 40 A Arbeitsentladestrom und passives Balancing. Dadurch passt sie zu realen 48-V-Fahrlasten und nicht nur zu leichten Betriebsmodi. Das Balancing arbeitet bei jedem Ladevorgang mit und gleicht die Spannungen einzelner Zellgruppen an.
Somit verringern sich die Unterschiede im Verschleiß innerhalb des Packs. Die Lebensdauer des Packs verlängert sich, und die reale Kapazität bleibt näher am Auslegungswert. Die Common-Port-Schaltung bedeutet zudem, dass Lade- und Entladestrom über dieselben MOSFET-Transistoren laufen. Das vereinfacht den Kabelbaum im Eigenbau, denn es sind nur zwei Leistungspunkte nötig: B- und C-.
Häufige Fragen
Passt die BMS 13S 48V 40A zu einem 54,6-V-Ladegerät?
- Ja, ein standardmäßiges 13S-Li-Ion-Ladegerät mit 54,6 V ist vorgesehen.
- Diese Spannung entspricht 13 × 4,20 V pro Zelle.
Eignet sich die Platine für E-Bikes und E-Scooter?
- Ja, sie ist für 48-V-Systeme in E-Bikes, E-Scootern und leichten Elektrofahrzeugen gedacht.
- Auch 48-V-DIY-Packs aus 18650- oder 21700-Zellen zählen dazu.
Funktioniert sie mit LiFePO4-Zellen?
- Nein, ein 48-V-LiFePO4-System ist 16S und lädt bis 58,4 V.
- Für LTO-Zellen ist die Platine ebenfalls nicht vorgesehen.
Welche Anschlüsse hat die Platine?
- B- für den Akku und C- für Laden sowie Entladen.
- Die Balancer-Anschlüsse sind mit B-, B1…B13 bezeichnet.
Wie hoch ist der Dauerentladestrom?
- Der Dauerentladestrom beträgt bis zu 40 A.
- Die Leiterquerschnitte sollten entsprechend gewählt werden.
Was bedeutet passives Balancing hier konkret?
- Die Spannungen der 13 Zellgruppen werden während des Ladens angeglichen.
- Dadurch lässt sich mehr von der vorhandenen Packkapazität nutzen.
Wo wird die Schutzplatine montiert?
- Sie wird im Inneren des Akkupacks verbaut.
- Sie ersetzt weder Akku noch Ladegerät oder Motorcontroller.
Die BMS 13S 48V 40A ist damit auf den Akkubau und die Akkureparatur ausgerichtet. Sie überwacht die Zellspannungen, trennt den Stromkreis an den eingestellten Schwellwerten und gleicht die 13 Zellgruppen beim Laden an.
