ASI BAC Kabelbaum Talaria Sting MX3/MX4 mit Encoder-Hall-Wandler

Der ASI BAC Kabelbaum Talaria Sting ist ein anschlussfertiger Kabelsatz für die Elektro-Crossmotorräder Talaria Sting MX3 und Talaria Sting MX4. Er verbindet einen ASI BAC4000 oder ASI BAC8000 Controller mit der werkseitigen Talaria-Elektrik. Im Lieferumfang liegt zusätzlich ein Signalwandler von Encoder auf Hall-Sensoren bei.

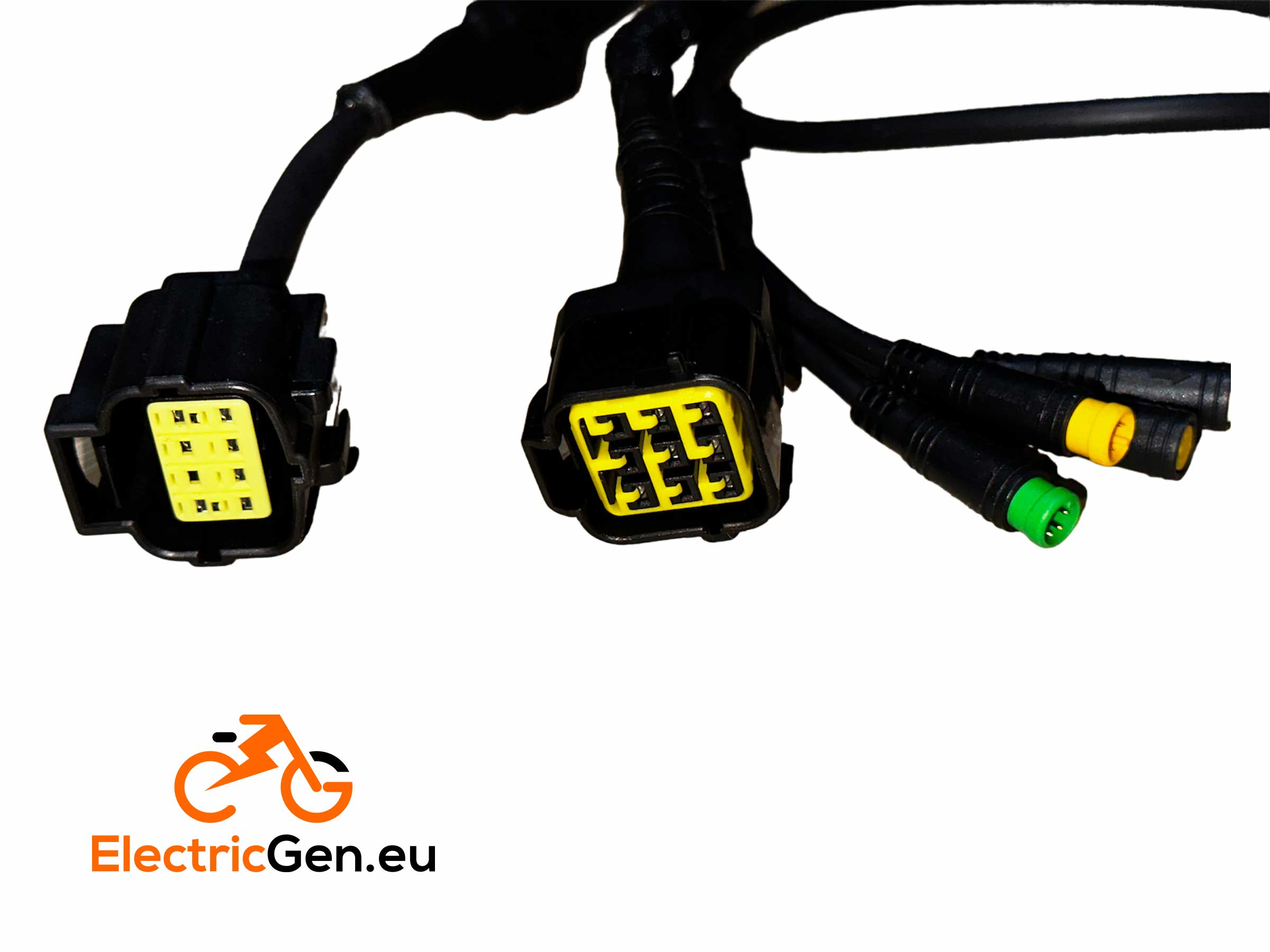

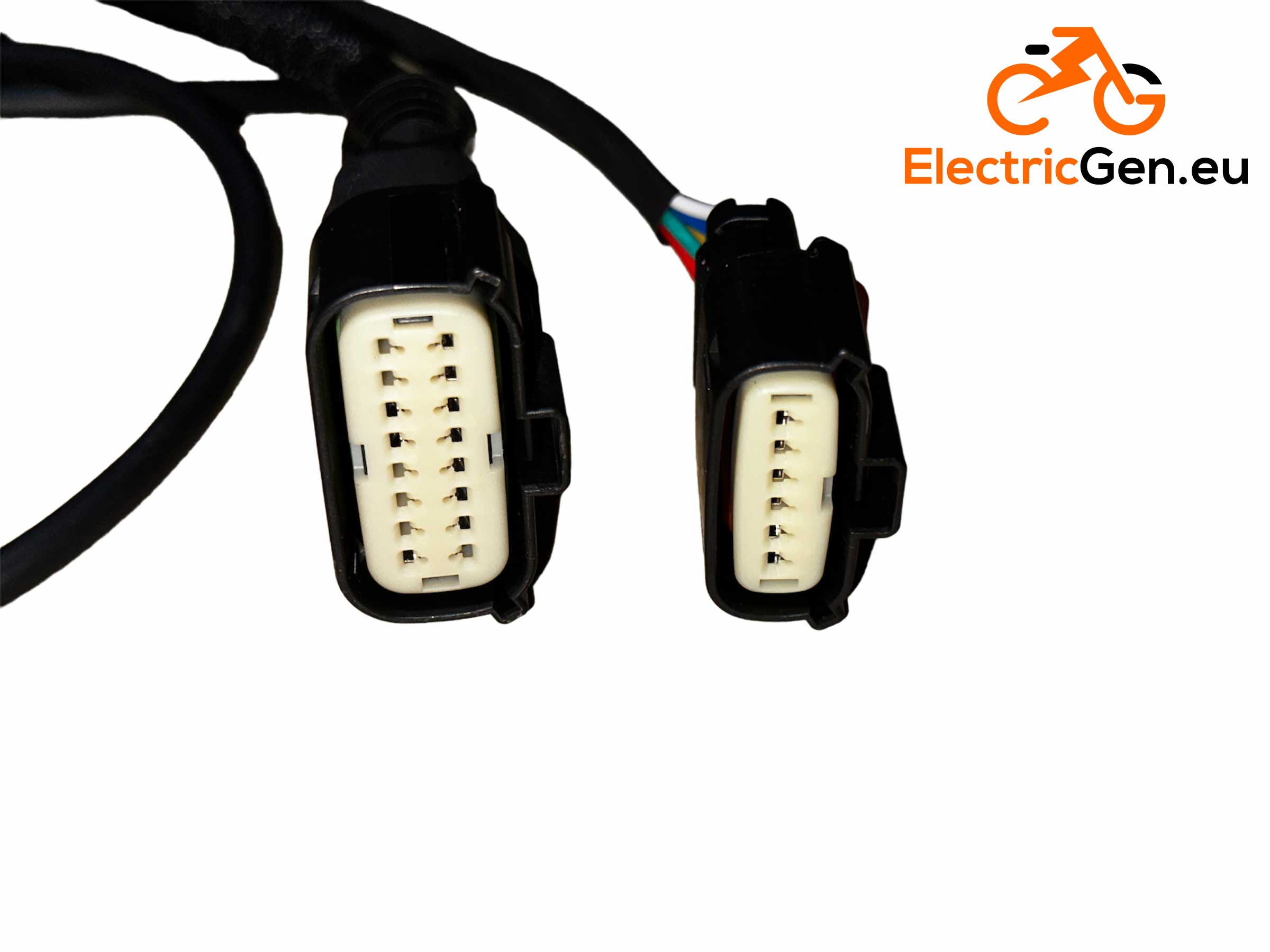

Dieser Kabelbaum wurde für den Controller-Tausch entwickelt. Sie ersetzen damit den serienmäßigen Talaria-Controller durch eine leistungsfähigere ASI BAC Einheit. Dabei müssen Sie keine Originalleitungen des Motorrads durchtrennen oder verlöten. Sämtliche Stecker sind codiert und in Werkslänge ausgeführt.

Der Serienmotor der Talaria arbeitet mit einem Encoder. ASI BAC Controller erwarten hingegen ein Hall-Sensor-Signal. Der mitgelieferte Wandler übersetzt diese Signale zuverlässig. Dadurch bleibt der Anfahrvorgang stabil und das Rucken beim Anfahren (Cogging) fällt deutlich geringer aus. Zusätzlich ist der Kabelbaum mit den Displays APT 750C und Eggrider V2 kompatibel.

Vorteile auf einen Blick

• Anschlussfertig – der Kabelbaum wird direkt an die werkseitigen Steckverbindungen der Talaria Sting angeschlossen.
• Ohne Löten – für die Montage benötigen Sie weder Lötkolben noch Seitenschneider.
• Werkslängen – die Leitungslängen entsprechen dem Original, deshalb bleibt die Kabelführung aufgeräumt.
• Signalwandler im Set – der ASI Controller liest die Rotorlage des Serienmotors dadurch korrekt aus.
• Zwei Controller, ein Kabelbaum – derselbe Satz passt an ASI BAC4000 und ASI BAC8000.
• Display-Unterstützung – die Verkabelung arbeitet mit APT 750C und Eggrider V2 zusammen.
• Geringer Übergangswiderstand – die verwendeten Kontakte halten die Verluste an den Steckverbindungen niedrig.
• Verpolungsschutz – die mechanische Codierung verhindert ein falsches Zusammenstecken.

Für wen ist dieser Kabelbaum gedacht?

Der Kabelsatz richtet sich an Besitzer der Talaria Sting MX3 und der Talaria Sting MX4. Beide Modelle sind elektrische Crossmotorräder. Für E-Bikes oder E-Scooter ist der Kabelbaum deshalb nicht geeignet.

Unterstützt werden die Controller ASI BAC4000 und ASI BAC8000. Beide arbeiten nach dem Prinzip der feldorientierten Regelung (FOC), unterscheiden sich jedoch in ihrer Stromklasse. Der Kabelbaum passt an beide Varianten. Die Abstimmungsparameter wählen Sie anschließend passend zum jeweiligen Controller.

Offiziell unterstützt werden die Displays APT 750C und Eggrider V2. Das Eggrider V2 erlaubt darüber hinaus eine Abstimmung des Controllers per Bluetooth. Damit eignet sich das Set sowohl für die heimische Werkstatt als auch für den professionellen Umbau im Fachbetrieb.

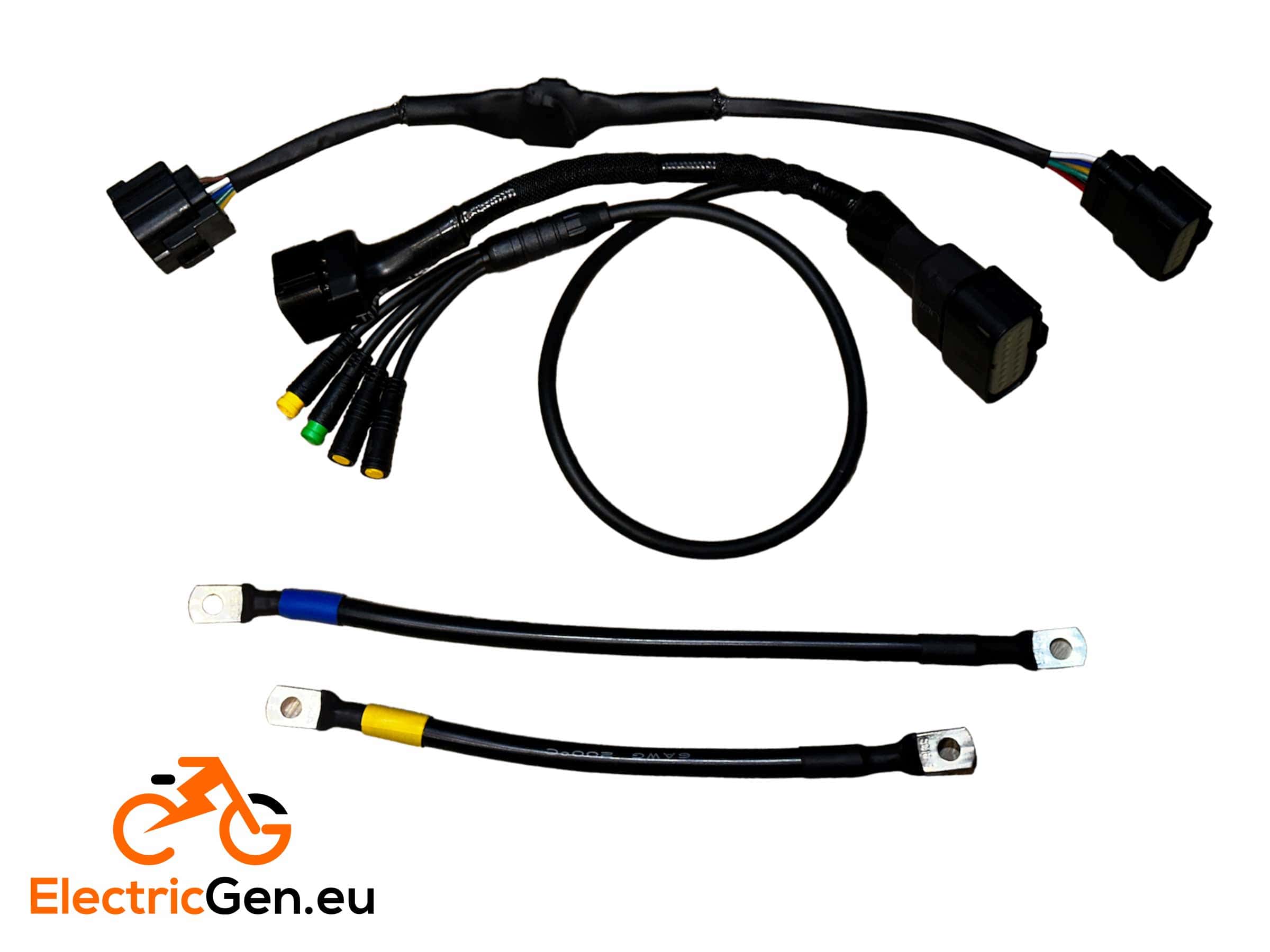

Lieferumfang

• 1× Kabelbaum Talaria → ASI BAC
• 1× Signalwandler Encoder → Hall-Sensoren, abgestimmt auf die Talaria-Sensorik

Technische Daten

Montage Schritt für Schritt

• Klemmen Sie den Akku ab und bauen Sie den Serien-Controller aus.
• Verbinden Sie den Kabelbaum mit dem ASI BAC und den Talaria-Steckern.
• Setzen Sie das Wandlermodul zwischen Motorsensor und Controller ein.
• Montieren Sie das Display: APT 750C oder Eggrider V2.
• Ordnen Sie die Kabelführung und schalten Sie das System ein.
• Führen Sie anschließend eine Grundprüfung der BAC-Parameter durch.

Warum dieser Kabelbaum für die Talaria Sting?

Der wichtigste Unterschied zu selbstgebauten Lösungen ist der beiliegende Signalwandler. Ohne ihn erkennt der ASI Controller den Lagesensor des Talaria-Serienmotors nicht. Mit diesem Satz arbeitet der Umbau deshalb sofort mit dem Originalmotor zusammen.

Ein zweiter Unterschied liegt in den codierten Steckverbindern. Sie verhindern mechanisch, dass Leitungen vertauscht angeschlossen werden. Hinzu kommen die Werkslängen: Sie müssen den Kabelbaum weder kürzen noch verlängern. Die Verlegung folgt damit dem originalen Kabelkanal.

Der dritte Punkt betrifft die Flexibilität. Ein einziger Kabelbaum deckt beide ASI BAC Modelle ab. Steigen Sie später vom BAC4000 auf den BAC8000 um, bleibt die Verkabelung unverändert. Das spart Aufwand bei einem späteren Leistungsausbau.

Häufige Fragen

Passt der ASI BAC Kabelbaum an die Talaria Sting MX3?

• Ja, der Kabelsatz ist für die Talaria Sting MX3 und MX4 ausgelegt.
• Die Stecker entsprechen den werkseitigen Verbindungen der Talaria Sting.

Für welche Controller ist der Kabelbaum vorgesehen?

• Unterstützt werden der ASI BAC4000 und der ASI BAC8000.
• Beide sind FOC-Controller mit unterschiedlichen Stromklassen.
• Die Abstimmung erfolgt passend zum eingebauten Controller.

Wozu dient der Encoder-Hall-Wandler?

• Der Talaria-Serienmotor liefert ein Encoder-Signal.
• ASI BAC Controller erwarten ein Hall-Sensor-Signal.
• Das Modul übersetzt beide Signalarten zueinander.
• Dadurch bleibt der Start stabil und das Rucken geringer.

Muss ich für die Montage löten oder Kabel schneiden?

• Nein, der Anschluss erfolgt über die vorhandenen Steckverbindungen.
• Originalleitungen des Motorrads bleiben unverändert.

Welche Displays kann ich verwenden?

• Offiziell unterstützt werden APT 750C und Eggrider V2.
• Über das Eggrider V2 lässt sich der Controller per Bluetooth abstimmen.

Passt der Kabelbaum auch an ein E-Bike oder einen E-Scooter?

• Nein, er ist ausschließlich für die Talaria Sting MX3 und MX4 gedacht.
• Die Steckerbelegung folgt der Talaria-Serienelektrik.

Kann ich die Stecker versehentlich falsch verbinden?

• Alle Steckverbinder sind mechanisch codiert.
• Die Codierung wirkt als Verpolungsschutz beim Zusammenstecken.

Was liegt dem Set bei?

• Ein Kabelbaum Talaria → ASI BAC.
• Ein Signalwandler Encoder → Hall-Sensoren für die Talaria-Sensorik.

Mit diesem Kabelsatz von FabiRide wird der Controller-Tausch an der Talaria Sting MX3 und MX4 zu einer sauber steckbaren Aufgabe. Signalwandler, codierte Stecker und Werkslängen sind bereits aufeinander abgestimmt. Sie konzentrieren sich damit auf die Abstimmung des ASI BAC4000 oder BAC8000 statt auf die Verkabelung.
