Smart ANT BMS 8S-20S 275A – Intelligentes Batteriemanagementsystem mit aktivem Balancing

Das Smart ANT BMS 8S-20S 275A ist ein intelligentes Batteriemanagementsystem mit aktivem Balancing. Es wurde für leistungsstarke Li-ion-Akkupacks (NMC/NCA) und LiFePO₄-Zellpacks (LFP) entwickelt. Die Platine wird direkt im Inneren von Elektromotorrädern, E-Bikes, E-Scootern, Karts sowie industriellen 36-V-, 48-V-, 72-V- und 84-V-Packs verbaut.

Die Kernparameter sind klar definiert: 8S–20S Konfiguration, 120 A Dauerstrom und 275 A Spitzenstrom. Damit deckt eine einzige Platine sowohl kompakte 48-V-Scooter-Packs als auch kräftige 72-V-Motorrad-Packs ab. Die S-Zahl wählen Sie passend zum Pack: 13S entspricht der 48-V-Klasse, 16S der 60-V-Klasse und 20S der 72-V-Klasse.

Wichtig zur Einordnung: Diese Platine ist weder ein Akku noch ein Ladegerät. Sie ist Schutz- und Balancing-Elektronik zwischen Zellpack und Verbraucher. Folglich begrenzt sie Ströme und unterbindet gefährliche Betriebszustände, erzeugt aber selbst keine Energie. Zusätzlich arbeitet das System mit NTC-Temperaturfühlern und erlaubt eine Überwachung in Echtzeit.

Vorteile auf einen Blick

• Aktives Balancing – die Energie wird zwischen den Zellen physisch umverteilt, wodurch der Ausgleich schneller gelingt und mehr nutzbare Kapazität bleibt.
• 120 A Dauerstrom – stabiler Betrieb in leistungsstarken Packs, ohne dass der Strom permanent abgeregelt wird.
• 275 A Spitzenstrom – kurzzeitige Reserve für Starts und spontane Beschleunigung.
• Überladeschutz – die Überspannung einzelner Zellen wird während des Ladevorgangs gestoppt.
• Tiefentladeschutz – das Pack wird beim Erreichen der unteren Spannungsgrenze abgetrennt.
• Kurzschlussschutz – der Stromkreis trennt im Fehlerfall sofort.
• Temperaturschutz – NTC-Fühler überwachen die Packtemperatur im laufenden Betrieb.
• Breite Kompatibilität – eine Platine deckt 8S bis 20S ab, sowohl für Li-ion als auch für LiFePO₄.

Für wen ist dieses Produkt gedacht?

Das Smart ANT BMS 8S-20S 275A eignet sich für Elektromotorräder, E-Bikes, E-Scooter und Karts. Ebenso kommt es in industriellen Packs der Klassen 36 V, 48 V, 72 V und 84 V sowie in Energiespeichern zum Einsatz. Die Chemie wählen Sie frei: Lithium-Ionen (Li-ion, NMC/NCA) oder Lithium-Eisenphosphat (LiFePO₄, LFP).

Die Zellzahl reicht von 8 bis 20 in Reihe. Ein 13S-Pack entspricht dabei der 48-V-Klasse, ein 16S-Pack der 60-V-Klasse und ein 20S-Pack der 72-V-Klasse bei Li-ion-Zellen. Dadurch passt dieselbe Platine in sehr unterschiedliche Fahrzeugkonzepte.

Angesprochen sind vor allem Hersteller und Instandsetzer von Akkupacks. Deshalb eignet sich die Platine sowohl für den Neuaufbau als auch für die Erneuerung der Elektronik in älteren Packs. Darüber hinaus lässt sie sich mit kräftigen Motorcontrollern kombinieren, etwa BAC, KO und EBMX, sofern deren Stromgrenzen die BMS-Spezifikation nicht überschreiten.

Technische Daten

Hinweise zum Einbau

• Wählen Sie die S-Zahl korrekt zum Pack, also 13S für 48 V, 16S für 60 V und 20S für 72 V.
• Verwenden Sie Leitungen mit passendem Querschnitt. Bei hohen Strömen sind 8 AWG und stärker sinnvoll.
• Schließen Sie die Balancerleitungen exakt nach Zellreihenfolge an (B-, B1, B2 …).
• Sorgen Sie für Wärmeabfuhr, Belüftung und eine saubere Kabelführung.
• Führen Sie die erste Inbetriebnahme mit Sicherung sowie Strom- und Spannungskontrolle durch.

Warum das Smart ANT BMS 8S-20S 275A?

Der wichtigste Unterschied liegt im aktiven Balancing. Beim passiven Verfahren wird überschüssige Energie in Widerständen als Wärme verbrannt. Die aktive Schaltung verschiebt diese Energie stattdessen zu den schwächeren Zellen. Auf diese Weise bleiben Wattstunden (Wh) im Pack erhalten.

Der zweite Unterschied ist die Stromreserve. 120 A Dauerstrom zusammen mit 275 A Spitze erlauben den Betrieb kräftiger Antriebe. Allerdings handelt es sich dabei um Durchlassgrenzen. Die tatsächliche Leistung bestimmen weiterhin die Zellen, die Leitungen und der Motorcontroller.

Der dritte Unterschied ist der Abdeckungsbereich. Ein Modell bedient 8S bis 20S und beide verbreiteten Zellchemien. Somit reduziert sich der Aufwand bei der Auswahl deutlich, gerade in Werkstätten mit gemischtem Fahrzeugbestand.

Häufige Fragen

Passt das Smart ANT BMS 8S-20S in ein 72-V-Elektromotorrad?

• Ja, ein 20S-Aufbau mit Li-ion-Zellen entspricht der 72-V-Klasse.
• Die Platine wird dabei im Inneren des Packs verbaut.

Eignet sich die Platine für E-Scooter und E-Bikes mit 48 V?

• Ja, für die 48-V-Klasse wählen Sie einen 13S-Aufbau.
• Für 60 V nutzen Sie entsprechend 16S.

Funktioniert das BMS mit LiFePO₄-Zellen?

• Ja, unterstützt werden Li-ion (NMC/NCA) und LiFePO₄ (LFP).
• Die Zellchemie wählen Sie passend zu Ihrem Pack.

Was bedeutet aktives Balancing konkret?

• Energie wird zwischen den Zellen übertragen statt in Wärme umgesetzt.
• Dadurch gleichen sich die Zellen schneller aus.

Ist das BMS ein Akku oder ein Ladegerät?

• Nein, es ist reine Schutz- und Balancing-Elektronik.
• Es sitzt zwischen Zellpack und Verbraucher.

Welche Ströme sind zulässig?

• 120 A dauerhaft und 275 A kurzzeitig als Spitze.
• Diese Werte sind Durchlassgrenzen der Platine.

Lässt sich das BMS mit starken Motorcontrollern kombinieren?

• Ja, etwa mit BAC, KO oder EBMX.
• Die Stromgrenzen des Controllers dürfen die BMS-Spezifikation nicht überschreiten.

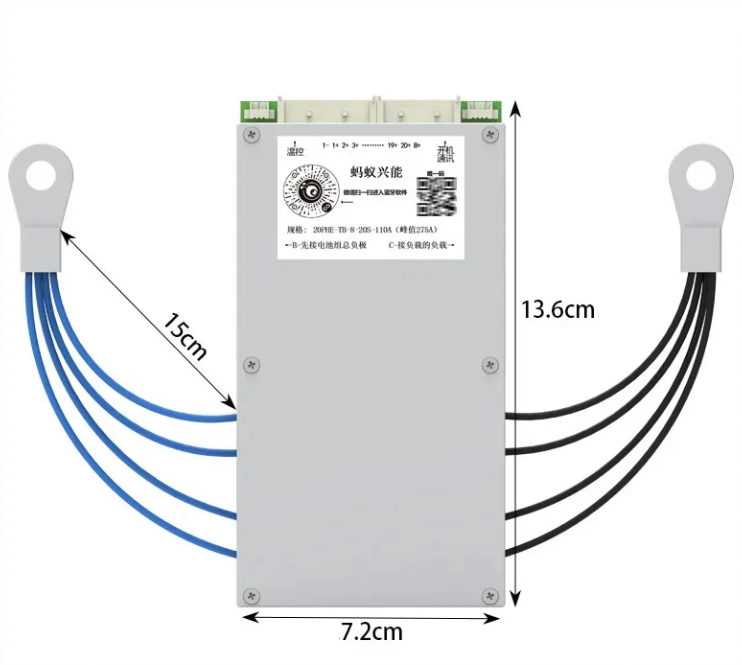

Welche Anschlüsse gibt es?

• B- für den Packminus und C- für den Lademinus.
• Die Balancerleitungen folgen der Zellreihenfolge B-, B1, B2 und weiter.

Mit 8S–20S Abdeckung, 120 A Dauerstrom, 275 A Spitze und aktivem Balancing ist das Smart ANT BMS 8S-20S 275A eine solide Basis für den Aufbau und die Instandsetzung von Akkupacks. Schutz vor Tiefentladung, Überladung, Kurzschluss und Übertemperatur gehört dabei zur Grundausstattung.
