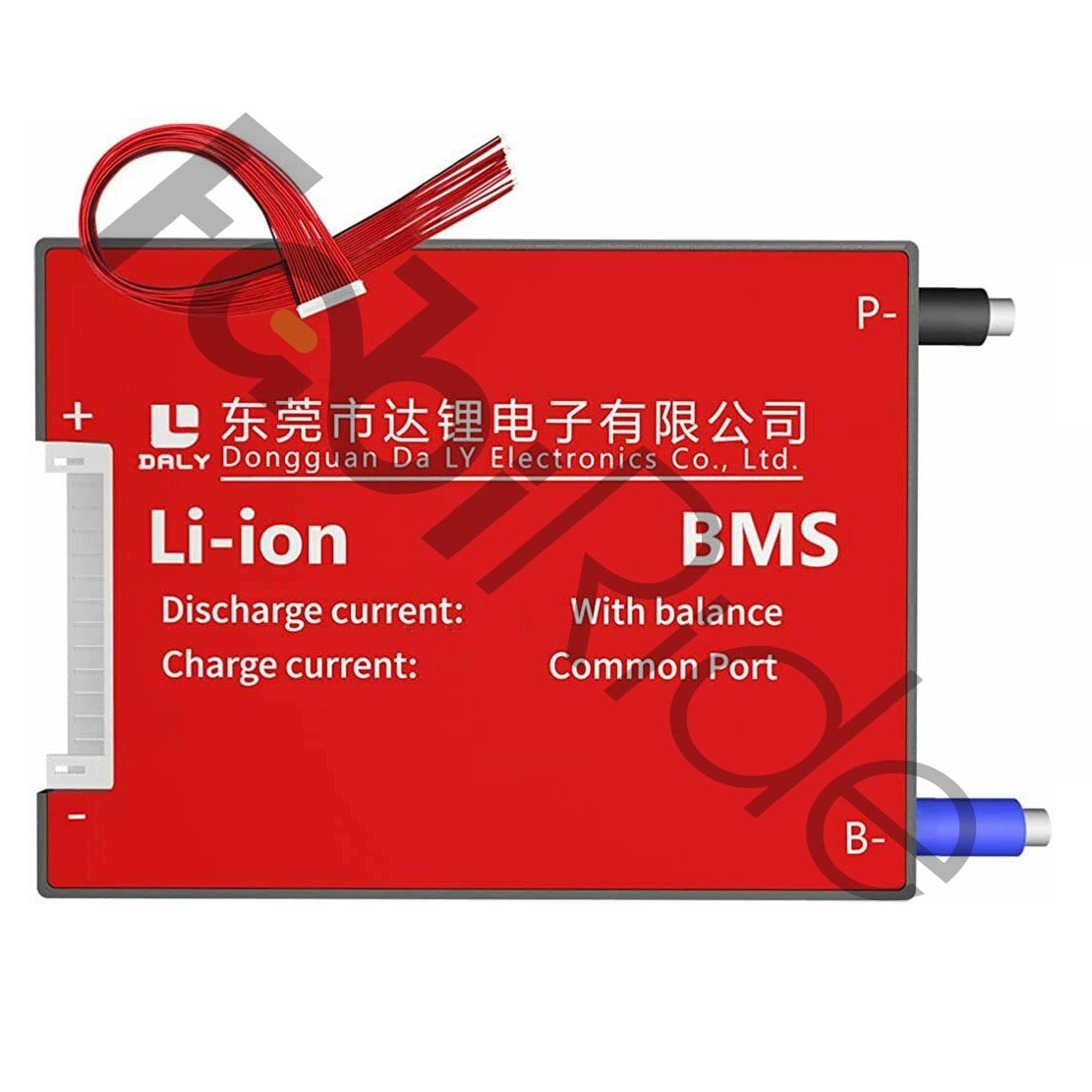

BMS 20S 72V 60A – Schutzplatine für Li-Ion Akkupacks mit gemeinsamem C−-Port

Die BMS 20S 72V 60A ist eine Schutzplatine (Battery Management System) für Akkupacks mit 20 in Reihe geschalteten Lithium-Ionen-Zellen. Entwickelt wurde sie für E-Bikes, E-Scooter, Gokarts, leichte Elektrofahrzeuge und DIY-Energiespeicher. Die Platine arbeitet mit Li-Ion- und LiPo-Zellen im Format 18650 sowie 21700.

Die Nennspannung des Systems liegt in der 72-V-Klasse. Ein vollgeladener 20S-Li-Ion-Pack erreicht dabei 84 V. Der maximale Dauerentladestrom beträgt 60 A. Das entspricht einer Leistungsklasse von rund 4,3 kW. Den kurzzeitigen Spitzenstrom nennt das Datenblatt des jeweiligen Modells.

Besonders praktisch ist der gemeinsame C−-Port. Laden und Entladen laufen also über denselben Anschluss. Dadurch wird der Aufbau des Akkupacks deutlich einfacher und übersichtlicher. Bei LiFePO4-Chemie müssen Sie jedoch die Spannungsschwellen prüfen. Ein 20S-LiFePO4-Pack passt nämlich nicht zur 72-V-Li-Ion-Auslegung.

Vorteile auf einen Blick

• Gemeinsamer C−-Port – weniger Kabel und weniger Anschlussfehler bei der Montage des Akkupacks.
• Einfachere Diagnose – ein gemeinsamer Minuspunkt für Laden und Entladen vereinfacht die Fehlersuche.
• Überladeschutz – die Platine trennt den Stromkreis, sobald die Zellspannung den oberen Schwellwert erreicht.
• Tiefentladeschutz – die Zellen fallen nicht unter die festgelegte Abschaltspannung.
• Überstromschutz – Ströme oberhalb der Dauergrenze von 60 A werden begrenzt.
• Kurzschlussschutz – der Stromkreis wird augenblicklich unterbrochen.
• Passives Balancing – 30–100 mA gleichen die Zellspannungen an und verlängern die Lebensdauer.
• Stabile 60-A-Entladung – ausreichend für den Alltag und für steilere Anstiege.

Für wen ist diese Schutzplatine gedacht?

Diese 20S-72V-60A-BMS eignet sich für E-Bikes und E-Scooter, deren System in der 72-V-Klasse arbeitet. Ebenso passt sie zu Gokarts und zu leichten Elektrofahrzeugen. Darüber hinaus kommt die Platine in DIY-Energiespeichern zum Einsatz.

Kompatibel ist die Platine mit Li-Ion- und LiPo-Chemie. Die Zellen stammen dabei aus dem Format 18650 oder 21700. Die Konfiguration lautet 20S, also 20 Zellen in Reihe. Die nominale Packspannung liegt in diesem Fall bei etwa 72 V.

Angesprochen sind vor allem Hersteller von Akkupacks sowie erfahrene Bastler. Ebenso profitieren alle, die 72-V-Akkupacks selbst reparieren oder erneuern. Verlangt Ihr Controller allerdings sehr hohe Spitzenströme, wählen Sie besser eine BMS mit höherer Amperezahl.

Technische Daten

So schließen Sie die Platine an

Der Anschluss B− geht direkt an den Minuspol des Akkupacks. C− bildet den gemeinsamen Minuspunkt für Ladegerät, Controller und Motor. Der Systempluspol B(+) wird meist direkt vom Pack zum System geführt. Halten Sie sich dabei stets an den Anschlussplan.

Das Balancerband B1…B20 verbinden Sie in strenger Reihenfolge mit jedem Zellknoten. Fehler in dieser Reihenfolge können die BMS oder den gesamten Akkupack zerstören. Nutzen Sie außerdem ein passendes Ladegerät: Ein 20S-Li-Ion-Pack benötigt 84 V CC/CV. Sorgen Sie zudem für Belüftung sowie für Schutz vor Vibration und Feuchtigkeit.

Warum die BMS 20S 72V 60A?

Diese Platine setzt auf einen gemeinsamen C−-Port statt auf getrennte Lade- und Entladeports. Der Akkupack lässt sich dadurch mit weniger Verbindungen aufbauen. Weniger Verbindungen bedeuten wiederum weniger mögliche Fehlerquellen im Betrieb.

Der Dauerentladestrom von 60 A deckt eine Leistungsklasse von etwa 4,3 kW ab. Damit passt die Platine zu typischen 72-V-Antrieben in E-Bikes und E-Scootern. Das passive Balancing mit 30–100 mA hält die Zellspannungen gleichmäßig. So bleibt die Kapazität des Packs über viele Ladezyklen erhalten.

Der Temperaturbereich von etwa −20 bis 60 °C erlaubt den Einsatz über das ganze Jahr. Die Balancerleitungen B1…B20 ermöglichen zudem eine übersichtliche Kontrolle jeder einzelnen Zelle.

Häufige Fragen

Passt diese BMS zu meinem 72-V-E-Bike?

• Ja, sofern der Akkupack aus 20 Zellen in Reihe besteht.
• Die Systemspannung muss in der 72-V-Klasse liegen.
• Der Dauerstrom des Controllers darf 60 A nicht überschreiten.

Kann ich die Platine in einem E-Scooter oder Gokart verwenden?

• Ja, E-Scooter und Gokarts mit 72-V-System gehören zu den vorgesehenen Anwendungen.
• Auch leichte Elektrofahrzeuge lassen sich damit ausrüsten.
• Prüfen Sie vorab die Strombelastung Ihres Antriebs.

Welches Ladegerät benötige ich?

• Ein 84-V-CC/CV-Ladegerät für 20S-Li-Ion-Packs.
• 84 V entsprechen der Spannung des vollgeladenen Packs.
• Andere Ladespannungen sind für diese Konfiguration nicht geeignet.

Was bedeutet der gemeinsame C−-Port?

• Laden und Entladen erfolgen über denselben Anschluss.
• Die Verkabelung des Akkupacks wird dadurch schlanker.
• Die Fehlersuche vereinfacht sich durch den einheitlichen Minuspunkt.

Funktioniert die Platine mit LiFePO4-Zellen?

• Die Auslegung gilt für Li-Ion- und LiPo-Chemie.
• Ein 20S-LiFePO4-Pack erreicht andere Spannungswerte.
• Prüfen Sie die Spannungsschwellen vor jedem Einsatz.

Welche Zellformate sind kompatibel?

• Rundzellen im Format 18650 und 21700.
• Ebenso LiPo-Zellen in 20S-Konfiguration.
• Alle 20 Zellknoten werden über B1…B20 angeschlossen.

Wie hoch ist der Balancing-Strom?

• Typisch 30–100 mA, passives Balancing.
• Der genaue Wert hängt von der Version ab.
• Das Angleichen der Zellspannungen verlängert die Lebensdauer.

Mit 20S-Konfiguration, 84 V Ladeschlussspannung und 60 A Dauerstrom deckt diese Schutzplatine typische 72-V-Antriebe ab. Der gemeinsame C−-Port, das passive Balancing und die vier Schutzfunktionen machen sie zur soliden Basis für selbst gebaute Akkupacks in E-Bikes, E-Scootern und Gokarts.
