BMS 14S 52V 40A – Schutzplatine mit gemeinsamem C−-Anschluss

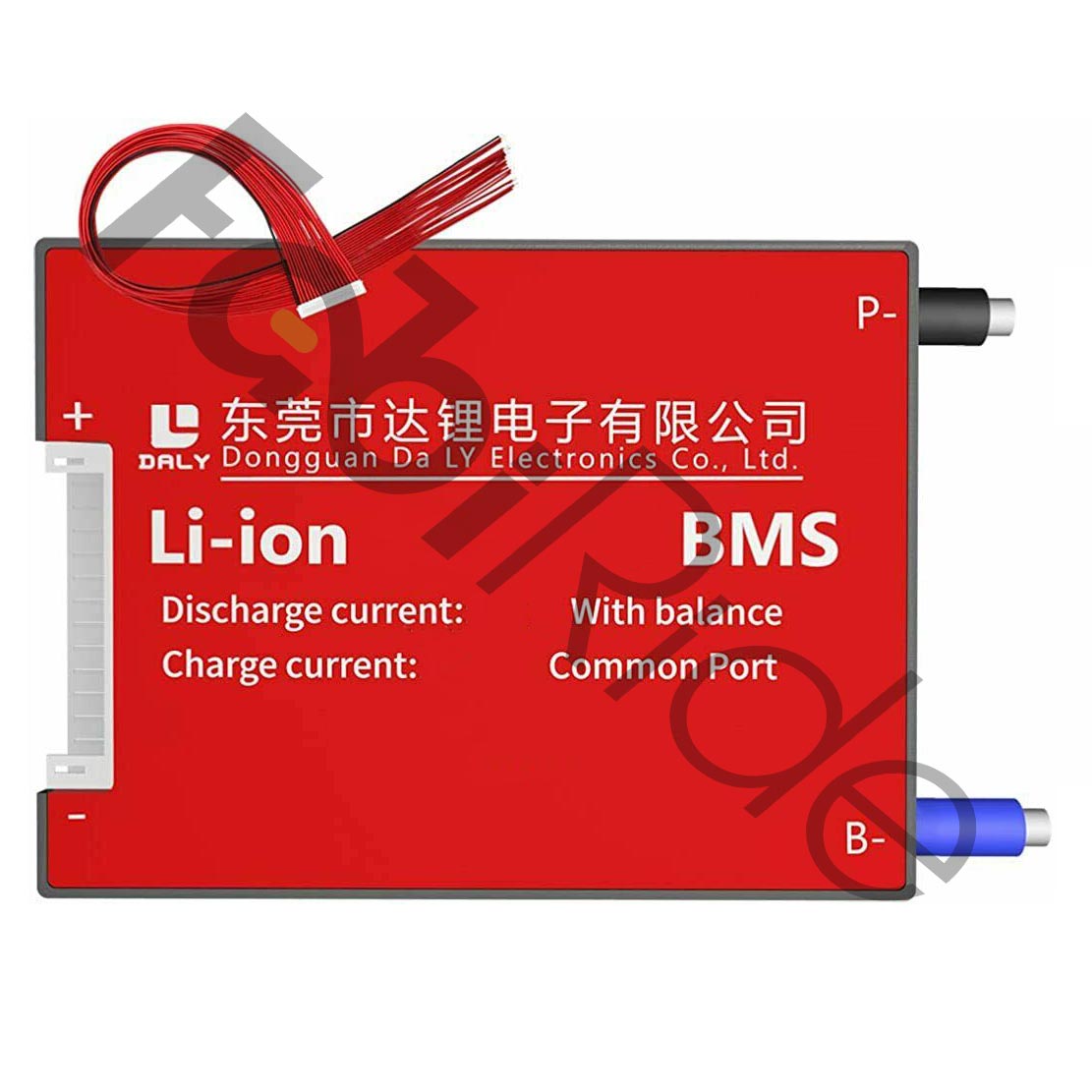

Die BMS 14S 52V 40A ist ein Batteriemanagementsystem (battery management system) in Form einer Schutzplatine. Sie wurde für Lithium-Ionen-Akkupacks mit 14 in Reihe geschalteten Zellen entwickelt. Konkret eignet sie sich für E-Bikes, E-Scooter, Karts und DIY-Energiespeicher. Die Platine arbeitet mit einem gemeinsamen Lade- und Entladeanschluss (C−) und liefert 40 A Dauerentladestrom.

Die Bezeichnung 14S steht für 14 in Reihe geschaltete Zellen. Daraus ergibt sich eine Nennspannung von rund 51,8 V. Vollgeladen erreicht ein solcher Li-Ion-Pack etwa 58,8 V. Deshalb trägt diese Platine die Kennzeichnung als BMS für 52-V-Systeme.

Geeignet sind Lithium-Ionen-Zellen der Formate 18650 und 21700 sowie LiPo-Packs. Die Platine speichert selbst keine Energie. Ebenso wenig ist sie ein Ladegerät oder ein Motorcontroller. Es handelt sich um eine Elektronikbaugruppe, die im Inneren des Akkupacks montiert wird.

Vorteile auf einen Blick

• Gemeinsamer C−-Anschluss: Ladegerät und Motorcontroller werden an dieselbe Klemme angeschlossen. Dadurch vereinfacht sich die Installation.
• 40 A Dauerentladestrom: Das reicht für die meisten leichten Elektrofahrzeuge im Bereich von 1–2 kW.
• 14S-Konfiguration: Die Platine ist genau auf einen Pack mit 14 Zellen und einer Ladeschlussgrenze von ca. 58,8 V abgestimmt.
• Überladeschutz: Der Ladevorgang wird unterbrochen, sobald die Zellspannung den Grenzwert überschreitet.
• Tiefentladeschutz: Die Last wird getrennt, sobald die Zellspannung unter die Abschaltgrenze fällt.
• Überstrom- und Kurzschlussschutz: Die Platine reagiert auf zu hohe Ströme im Entladekreis.
• Passives Balancing: Die Zellspannungen werden am Ladeende angeglichen, typischerweise mit 30–100 mA.

Für wen ist diese Platine gedacht?

Diese BMS 14S 52V 40A richtet sich an E-Bikes, E-Scooter, Karts und DIY-Energiespeicher. In allen Fällen muss der Pack aus 14 in Reihe geschalteten Zellen bestehen. Passend sind Li-Ion-Zellen der Typen 18650 und 21700 sowie Lithium-Polymer-Packs. Bei LiFePO4 müssen Sie die Spannungsgrenzen vorher abgleichen, denn ein 14S-LiFePO4-Pack hat eine andere Nennspannung als ein 52-V-Li-Ion-System.

Die Platine ist auf Akkubauer und DIY-Praktiker ausgerichtet. Sie wählen typischerweise jene, die Zellblöcke selbst verschweißen und die Balancerleitungen B1…B14 anschließen. Außerdem eignet sie sich als Ersatz für eine defekte BMS, sofern die Originalplatine ebenfalls 14S mit gemeinsamem Anschluss ist.

Technische Daten

Warum diese BMS 14S 52V 40A wählen?

Der wesentliche Unterschied zu Platinen mit zwei Anschlüssen liegt in der einzelnen C−-Klemme. Ein separater Entladeanschluss P− entfällt also vollständig. Folglich benötigen Sie im Inneren des Packs weniger Leitungen, und die Verdrahtung wird übersichtlicher.

Die Grenze von 40 A ist als Dauerwert angegeben, nicht als kurzzeitiger Spitzenwert. Planen Sie deshalb bei einem 1–2-kW-Antrieb den Spitzenstrombedarf des Controllers vorab ein. Ebenso wichtig ist, dass die Abschaltspannungen der Platine zur Chemie Ihrer Zellen passen.

Häufige Fragen

Passt die Platine an ein E-Bike mit 52-V-Akku?

• Ja, sofern der Pack aus 14 in Reihe geschalteten Zellen besteht.
• Ladegerät und Motorcontroller kommen gemeinsam an die C−-Klemme.

Eignet sie sich für E-Scooter und Karts?

• Ja, für E-Scooter, Karts und DIY-Energiespeicher mit 14S-Aufbau.
• Der Dauerentladestrom von 40 A deckt Antriebe von 1–2 kW ab.

Welche Zellen kann ich verwenden?

• Li-Ion-Zellen der Formate 18650 und 21700.
• Ebenso LiPo-Packs mit 14 Zellen in Reihe.

Kann ich LiFePO4-Zellen anschließen?

• Nur nach Abgleich der Spannungsgrenzen.
• Ein 14S-LiFePO4-Pack hat eine andere Nennspannung als ein 52-V-Li-Ion-System.

Wie schließe ich die Platine an?

• B− kommt direkt an den Minuspol des Akkupacks.
• C− ist der gemeinsame Punkt für Ladegerät-Minus und Controller-Minus.
• Die Balancerleitungen B1…B14 werden der Reihe nach an die Zellblöcke geführt.

Gibt es einen Überhitzungsschutz?

• Ja, jedoch nur bei Modellen mit verbautem NTC-Thermistor.
• Der Betriebsbereich liegt meist bei −20…60 °C.

Wie funktioniert das passive Balancing?

• Es gleicht die Zellspannungen am Ende des Ladevorgangs an.
• Der Balancierstrom liegt typischerweise bei 30–100 mA.

Kann ich damit eine alte BMS ersetzen?

• Ja, wenn die Originalplatine ebenfalls 14S ist.
• Zudem muss sie einen gemeinsamen Anschluss statt eines separaten P− nutzen.

Diese Schutzplatine ist eine Elektronikbaugruppe für den Einbau in den Akkupack. Sie übernimmt Zellüberwachung, Abschaltung und passives Balancing bei 14S-Systemen mit 52 V Nennspannung. Prüfen Sie vor dem Einbau die Spannungsgrenzen Ihrer Zellen sowie den Spitzenstrombedarf Ihres Controllers.
