BMS 16S 60V 40A – Schutzplatine mit gemeinsamem C-Port für E-Bikes und E-Scooter

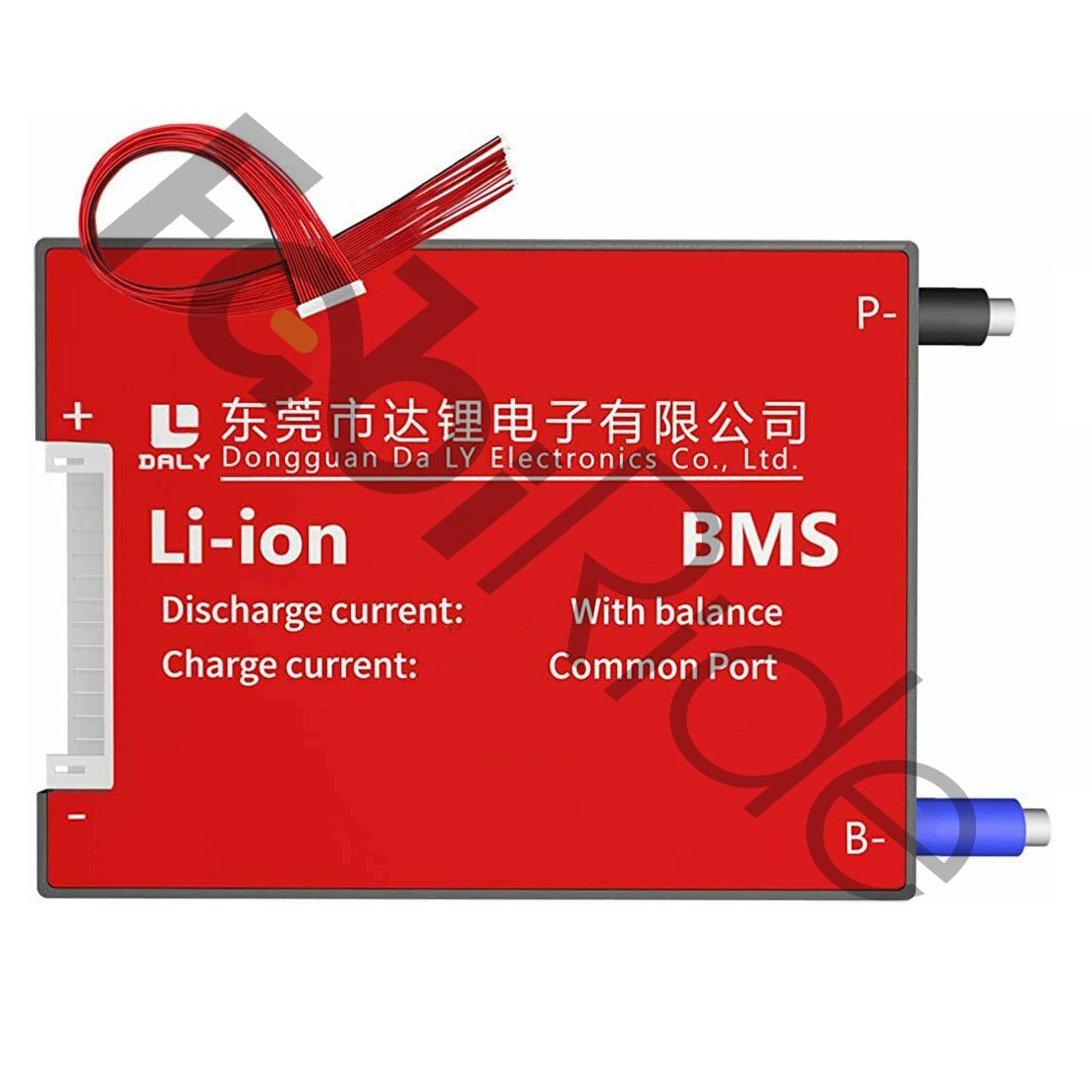

Das BMS 16S 60V 40A ist eine Schutzplatine für Lithium-Akkupacks (Battery Management System). Sie wurde für E-Bikes, E-Scooter, Karts und leichte Elektrofahrzeuge entwickelt. Ebenso eignet sie sich für selbst gebaute DIY-Energiespeicher.

Die Platine steuert einen 16S-Pack aus Li-Ion- oder LiPo-Zellen. Verwendbar sind Rundzellen der Bauform 18650 oder 21700. Der Dauerentladestrom beträgt bis zu 40 A.

Laden und Entladen laufen über einen gemeinsamen C−-Anschluss. Ein separater P−-Anschluss entfällt deshalb vollständig. 16S bedeutet 16 in Reihe geschaltete Zellen. Daraus ergibt sich eine Nennspannung von rund 59,2 V. Voll geladen erreicht der Pack 67,2 V. Im Handel läuft diese Klasse als 60-V-System. Sie benötigen daher ein 67,2-V-CC/CV-Ladegerät statt eines 60-V-Modells.

Vorteile auf einen Blick

• Gemeinsamer C−-Port: Laden und Entladen laufen über denselben Anschluss, wodurch weniger Kabel und Steckverbinder nötig sind.
• Einfachere Installation: Weniger Verbindungen bedeuten weniger Anschlussfehler und eine schnellere Diagnose.
• Überladeschutz: Die Spannung wird begrenzt, sobald der Pack die volle Stufe von 67,2 V erreicht.
• Tiefentladeschutz: Die Zellen sinken nicht unter die sichere Grenze ab.
• Überstromschutz: Die Platine reagiert, sobald der Strom den Dauerwert von 40 A übersteigt.
• Kurzschlussschutz: Im Störfall trennt die Elektronik den Stromkreis.
• Passiver Balancer: Die Zellspannungen werden am Ladeende angeglichen, typischerweise mit 30–100 mA.

Für wen ist diese Schutzplatine geeignet?

Diese Platine richtet sich an Aufbauten für E-Bikes, E-Scooter, Karts und leichte Elektrofahrzeuge. Außerdem passt sie in DIY-Energiespeicher, die Sie selbst konfektionieren. Als Chemie kommen 16S Li-Ion oder LiPo aus 18650- oder 21700-Zellen infrage.

Bei LiFePO4 gelten abweichende Schwellen, denn ein 16S-LiFePO4-Pack lädt nur bis rund 58,4 V. Diese Chemie ist folglich nur mit angepassten Schwellwerten möglich. Die Systemleistung liegt bei 40 A und 60 V bei etwa 2 kW. Damit eignet sich die Platine für Akkubauer, Werkstätten und erfahrene Bastler. Verlangt Ihr Controller sehr hohe Spitzenströme, wählen Sie stattdessen ein BMS mit höherer Amperezahl.

Technische Daten

Warum dieses BMS 16S 60V 40A wählen?

Der wesentliche Unterschied zu Platinen mit getrennten Ports ist der gemeinsame C−-Anschluss. Ein separater P−-Anschluss fehlt, weil Lade- und Entladeweg identisch verlaufen. Dadurch benötigt die Installation weniger Leitungen und Steckverbinder.

Diese Bauform passt zu Packs, bei denen Ladebuchse und Controller am selben Punkt hängen. Ein aufgeräumter Kabelbaum erleichtert zudem die Fehlersuche im Gehäuse. Die 40 A Dauerentladung entsprechen bei 60 V etwa der 2-kW-Klasse.

Häufige Fragen

Passt dieses BMS für E-Bikes und E-Scooter?

• Ja, die Platine ist für E-Bikes, E-Scooter, Karts und leichte Elektrofahrzeuge ausgelegt.
• Auch DIY-Energiespeicher lassen sich damit aufbauen.

Welches Ladegerät brauche ich für einen 16S-Pack?

• Nutzen Sie ein CC/CV-Ladegerät mit 67,2 V Ladeschlussspannung.
• Ein 60-V-Ladegerät ist für diese Konfiguration nicht passend.

Warum gibt es keinen P−-Anschluss?

• Laden und Entladen teilen sich hier den gemeinsamen C−-Anschluss.
• Der Lade- und Entladeweg ist identisch, ein zweiter Port entfällt.

Wie wird die Platine angeschlossen?

• B− führt direkt an den Minuspol des Akkupacks.
• C− ist der gemeinsame Punkt für Ladegerät (−) sowie Controller und Motor (−).
• B(+) beziehungsweise System-(+) geht meist direkt vom Pack zum System, gemäß Anschlussschema.
• Der Balancerstrang B1…B16 wird in strenger Reihenfolge an jeden Zellverbinder gelegt.

Welche Zellen kann ich verwenden?

• Geeignet sind Li-Ion- und LiPo-Zellen der Bauform 18650 oder 21700.
• LiFePO4 funktioniert nur bei auf diese Chemie abgestimmten Schwellwerten.

Worauf muss ich beim Einbau achten?

• Die Reihenfolge der Balancerleitungen ist der kritischste Montageschritt.
• Vertauschte Leitungen können Platine und Akkupack zerstören.
• Sorgen Sie für Belüftung sowie Isolierung gegen Vibration und Feuchtigkeit.

Reichen 40 A für mein Fahrzeug?

• Bei 60 V entsprechen 40 A Dauerentladung rund 2 kW Systemleistung.
• Für sehr hohe Spitzenströme wählen Sie ein BMS mit größerer Amperezahl.

Das BMS 16S 60V 40A verbindet einen gemeinsamen C−-Anschluss mit 40 A Dauerentladung und passivem Balancing. Für 60-V-Aufbauten in E-Bikes, E-Scootern und Karts bleibt der Kabelbaum damit übersichtlich.
